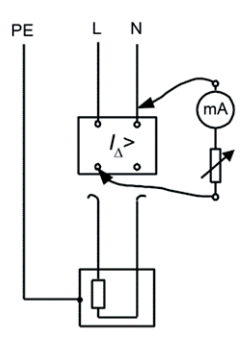

Pomiar którego parametru wyłącznika różnicowoprądowego przedstawiono na rysunku?

Pomiar rzeczywistego prądu zadziałania wyłącznika różnicowoprądowego jest kluczowym elementem w zapewnieniu bezpieczeństwa instalacji elektrycznych. Rzeczywisty prąd zadziałania to minimalna wartość prądu różnicowego, przy której wyłącznik reaguje, odcinając zasilanie. Na przedstawionym rysunku widać, jak miernik jest połączony z wyłącznikiem, aby precyzyjnie określić ten parametr. Wartości prądu różnicowego są istotne, ponieważ określają czułość wyłącznika, co jest regulowane normami, takimi jak PN-EN 61008-1. Stosowanie taki pomiarów w praktyce pozwala na wczesne wykrycie usterek w instalacji, co jest niezbędne w kontekście ochrony przed porażeniem elektrycznym oraz zminimalizowaniem ryzyka pożaru. Często w profesjonalnych instalacjach przeprowadza się cykliczne testy, aby upewnić się, że wyłączniki działają prawidłowo, co jest zgodne z najlepszymi praktykami w branży elektrycznej.
