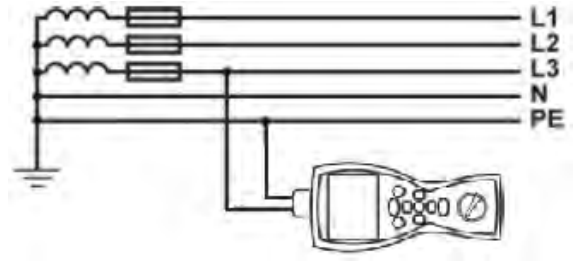

W którym obwodzie sieci elektrycznej mierzona jest impedancja pętli zwarcia przez miernik parametrów instalacji włączony jak na rysunku?

Zgadza się, pomiar impedancji pętli zwarcia w tym przypadku jest dokonywany między przewodem fazowym (L) a przewodem ochronnym (PE). W kontekście ochrony przeciwporażeniowej, jest to kluczowy proces, który pozwala na ocenę efektywności systemu zabezpieczeń w instalacji elektrycznej. Poprawne połączenie między L i PE jest niezbędne do zapewnienia, że w przypadku zwarcia doziemnego, prąd zwarciowy będzie mógł przepływać do ziemi, co wywoła działanie zabezpieczeń, takich jak wyłączniki różnicowoprądowe. Zgodnie z normą PN-IEC 60364, pomiar impedancji pętli zwarcia powinien być wykonywany regularnie w celu utrzymania bezpieczeństwa instalacji. W praktyce oznacza to, że każdy instalator powinien umieć interpretować wyniki tych pomiarów oraz wdrażać zalecenia dotyczące poprawy skuteczności ochrony, na przykład poprzez odpowiednie uziemienie. Takie działania są kluczowe, aby zminimalizować ryzyko porażenia prądem oraz pożarów spowodowanych błędami w instalacji. Jakiekolwiek odstępstwa od tej procedury mogą prowadzić do poważnych konsekwencji dla użytkowników oraz mienia.
