ELE.02 · pytanie #64

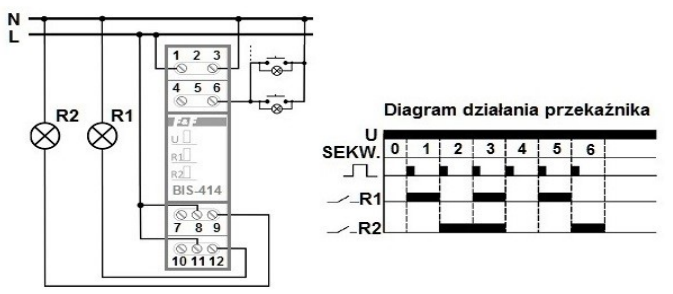

Na rysunku przedstawiono schemat układu sterowania oświetleniem oraz diagram działania zastosowanego przekaźnika. Który opis działania układu jest prawidłowy? <br><br> <table><tr><td colspan="2">A.</td><td></td><td colspan="2">B.</td></tr><tr><td>Sekwencja</td><td>Efekt działania układu</td><td></td><td>Sekwencja</td><td>Efekt działania układu</td></tr><tr><td>0</td><td>Zgaszone są obie żarówki</td><td></td><td>0</td><td>Zgaszone są obie żarówki</td></tr><tr><td>1</td><td>Świeci tylko żarówka R1</td><td></td><td>1</td><td>Świeci tylko żarówka R1</td></tr><tr><td>2</td><td>Świeci tylko żarówka R2</td><td></td><td>2</td><td>Świeci tylko żarówka R2</td></tr><tr><td>3</td><td>Świeci tylko żarówka R1</td><td></td><td>3</td><td>Świeci tylko żarówka R1</td></tr><tr><td>4</td><td>Zgaszone są obie żarówki</td><td></td><td>4</td><td>Świecą obie żarówki</td></tr><tr><td colspan="2">C.</td><td></td><td colspan="2">D.</td></tr><tr><td>Sekwencja</td><td>Efekt działania układu</td><td></td><td>Sekwencja</td><td>Efekt działania układu</td></tr><tr><td>0</td><td>Zgaszone są obie żarówki</td><td></td><td>0</td><td>Świecą obie żarówki</td></tr><tr><td>1</td><td>Świeci tylko żarówka R1</td><td></td><td>1</td><td>Świeci tylko żarówka R1</td></tr><tr><td>2</td><td>Świeci tylko żarówka R2</td><td></td><td>2</td><td>Świeci tylko żarówka R2</td></tr><tr><td>3</td><td>Świecą obie żarówki</td><td></td><td>3</td><td>Zgaszone są obie żarówki</td></tr><tr><td>4</td><td>Zgaszone są obie żarówki</td><td></td><td>4</td><td>Świecą obie żarówki</td></tr></table>

- AC.
- BA.
- CB.
- DD.
Poprawna odpowiedź: A. C.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Odpowiedź C. jest prawidłowa, ponieważ dokładnie odzwierciedla działanie układu sterowania oświetleniem przedstawionego na rysunku oraz diagramu działania przekaźnika. W sekwencji 0, gdy żadne z styków nie są aktywne, obie żarówki pozostają zgaszone. Następnie w sekwencji 1, aktywacja styku 1-2 powoduje świecenie żarówki R1, co pokazuje zastosowanie przekaźników w prostych układach sterujących. W sekwencji 2, aktywacja styku 3-4 skutkuje załączeniem żarówki R2, co ilustruje możliwość niezależnego sterowania różnymi źródłami światła. W sekwencji 3, w której oba styki są aktywne, zarówno R1, jak i R2 świecą, co pokazuje, jak można zintegrować różne obwody w jednym układzie. Na koniec, w sekwencji 4, układ wraca do stanu początkowego, co jest typowym zachowaniem w układach sterujących, gdzie ważna jest możliwość cyklicznego powracania do stanu zerowego. Takie podejście jest zgodne z najlepszymi praktykami w automatyzacji i sterowaniu, umożliwiając efektywne zarządzanie oświetleniem w różnych aplikacjach.
