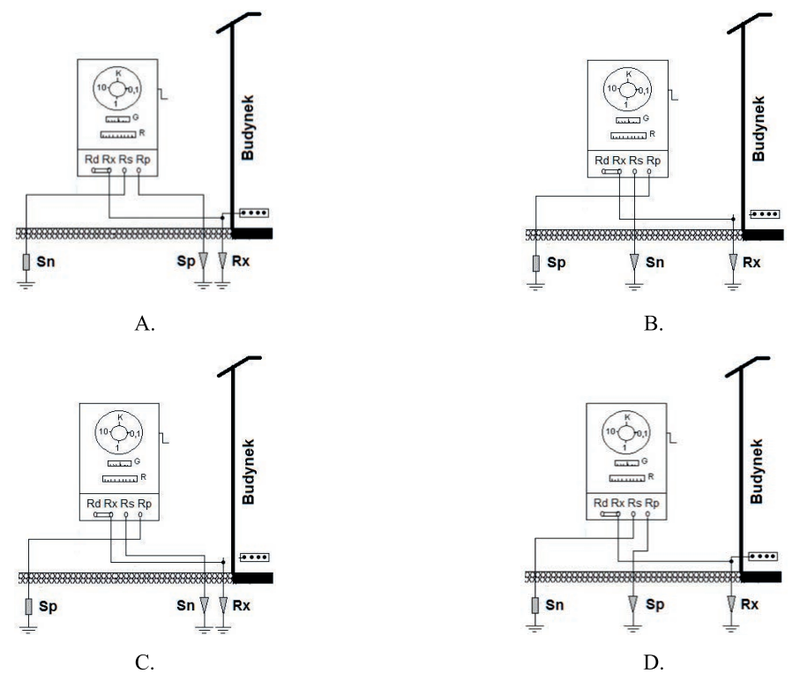

Który układ połączeń sond pomiarowych miernika rezystancji IMU względem badanego uziomu Rx jest zgodny z zasadami pomiaru rezystancji uziemienia?

Odpowiedź B jest prawidłowa, ponieważ została poprawnie skonfigurowana sonda potencjałowa (Sp) oraz sonda prądowa (Sn) w odpowiednich miejscach, co jest kluczowe dla uzyskania wiarygodnych wyników pomiaru rezystancji uziemienia. Zgodnie z ogólnymi zasadami pomiaru, sonda prądowa powinna być umieszczona w odległości od badanego uziomu, aby zminimalizować wpływ rezystancji gruntu na wynik. Sonda potencjałowa, umieszczona blisko badanego uziomu, pozwala na dokładne mierzenie spadku napięcia, który jest związany z przepływem prądu przez uziom. W praktyce, takie ustawienie sond jest zgodne z normami IEC 62561-1 i IEC 60364, które definiują metody pomiaru uziemienia oraz zasady dotyczące dokładności i bezpieczeństwa. Zastosowanie tych zasad w rzeczywistych pomiarach zapewnia nie tylko dokładność, ale również bezpieczeństwo systemów elektrycznych, dając podstawy do ich dalszej eksploatacji w zakresie ochrony przed przepięciami oraz poprawnego funkcjonowania instalacji elektrycznych.
