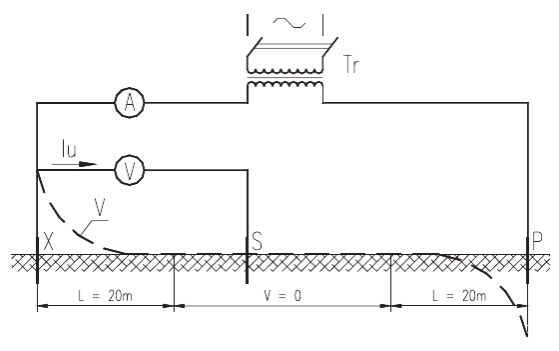

Rysunek przedstawia pomiar

Odpowiedź 'rezystancji uziemień metodą techniczną' jest prawidłowa, ponieważ rysunek ilustruje schemat pomiaru rezystancji uziemienia w oparciu o metodę techniczną, która jest powszechnie stosowana w inżynierii elektrycznej. Metoda ta, znana także jako metoda Wennera, polega na umieszczeniu dwóch elektrod pomocniczych w równych odległościach od elektrody centralnej. Takie rozmieszczenie elektrod pozwala na dokładne pomiary napięcia i prądu, co umożliwia precyzyjne obliczenie rezystancji uziemienia. W praktyce, pomiar rezystancji uziemienia jest kluczowy dla zapewnienia skutecznej ochrony przed przepięciami oraz dla poprawnego działania systemów odgromowych. Warto również zauważyć, że zgodnie z normami, takimi jak PN-EN 50522, ważne jest, aby pomiary rezystancji uziemienia były wykonywane regularnie i w odpowiednich warunkach, aby zapewnić bezpieczeństwo instalacji elektrycznych.
