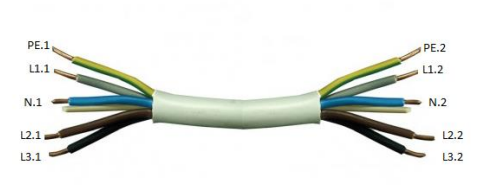

Na podstawie wyników pomiarów rezystancji w przewodzie elektrycznym przedstawionym na ilustracji można stwierdzić, że żyły <br><br> <table><tr><th>Pomiar pomiędzy końcami żył</th><th>Rezystancja w Ω</th></tr><tr><td>L1.1 – L1.2</td><td>0</td></tr><tr><td>L2.1 – L2.2</td><td>0</td></tr><tr><td>L3.1 – L3.2</td><td>∞</td></tr><tr><td>N.1 – N.2</td><td>0</td></tr><tr><td>PE.1 – PE.2</td><td>0</td></tr><tr><td>L1.1 – L2.1</td><td>∞</td></tr><tr><td>L1.1 – L3.1</td><td>∞</td></tr><tr><td>L1.1 – N.1</td><td>∞</td></tr><tr><td>L1.1 – PE.1</td><td>∞</td></tr><tr><td>N.1 – PE.1</td><td>0</td></tr><tr><td>N.1 – L2.1</td><td>∞</td></tr><tr><td>N.1 – L3.1</td><td>∞</td></tr></table>

Prawidłowa odpowiedź wskazuje, że żyły N i PE są zwarte oraz L3 jest przerwana. W tym przypadku rezystancja między żyłami N i PE wynosząca 0 Ω oznacza, że są one ze sobą połączone, co jest zgodne z normami bezpieczeństwa. Z kolei wystąpienie nieskończonej rezystancji między końcami żyły L3 wskazuje na jej przerwanie. Ważne jest, aby pamiętać, że w instalacjach elektrycznych żyła neutralna (N) i żyła ochronna (PE) muszą być prawidłowo połączone, aby zapewnić skuteczne uziemienie i minimalizować ryzyko porażenia prądem. Takie połączenia są kluczowe w kontekście ochrony osób i mienia, co jest regulowane przez normy IEC 60364. W praktyce, technicy elektrycy powinni regularnie przeprowadzać pomiary rezystancji, aby upewnić się, że instalacje elektryczne są w dobrym stanie i spełniają wymagania bezpieczeństwa.
