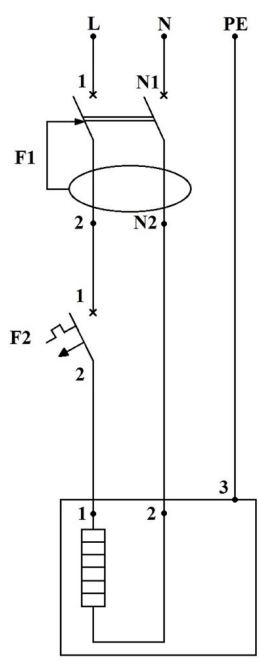

W celu wykrycia przerw w instalacji elektrycznej obciążonej grzejnikiem jednofazowym, której schemat przedstawiono na rysunku, dokonano pomiarów rezystancji między jej odpowiednimi zaciskami przy wyłączonych F1 i F2. Na podstawie wyników pomiarów przedstawionych w tabeli określ, który przewód w tej instalacji posiada przerwę. <br><br> <table><tr><th>Pomiar rezystancjimiędzy zaciskami</th><th>Wartość rezystancjiw Ω</th></tr><tr><td>F2:2 – 1</td><td>0,4</td></tr><tr><td>F1:N2 – 2</td><td>∞</td></tr><tr><td>PE – 3</td><td>0,4</td></tr><tr><td>1 – 2</td><td>18</td></tr><tr><td>1 – 3</td><td>∞</td></tr><tr><td>2 – 3</td><td>∞</td></tr><tr><td>F2:2 – F1:N2</td><td>∞</td></tr><tr><td>F2:2 – PE</td><td>∞</td></tr><tr><td>F1:N2 – PE</td><td>∞</td></tr></table>

Wybór odpowiedzi dotyczącej neutralnego przewodu między zaciskami F1:N2 i 2 jest prawidłowy, ponieważ pomiar rezystancji wykazał nieskończoną wartość, co jednoznacznie wskazuje na przerwę w instalacji elektrycznej. W praktyce, zrozumienie zasadności takich pomiarów jest kluczowe dla bezpieczeństwa i prawidłowej pracy urządzeń elektrycznych. Przerwy w przewodach neutralnych są szczególnie niebezpieczne, ponieważ mogą prowadzić do nieprawidłowego funkcjonowania obwodów. Warto pamiętać, że w instalacjach jednofazowych neutralny przewód pełni rolę powrotną i każda jego przerwa może zaburzyć równowagę obwodu, prowadząc do przegrzewania się innych przewodów lub nawet uszkodzenia urządzeń. Zgodnie z normami PN-IEC 60364, zapewnienie ciągłości przewodów neutralnych jest kluczowe dla bezpieczeństwa użytkowników oraz prawidłowego działania instalacji. Warto również regularnie przeprowadzać pomiary rezystancji w instalacjach elektrycznych, aby szybko wykrywać ewentualne uszkodzenia i zapobiegać awariom.
