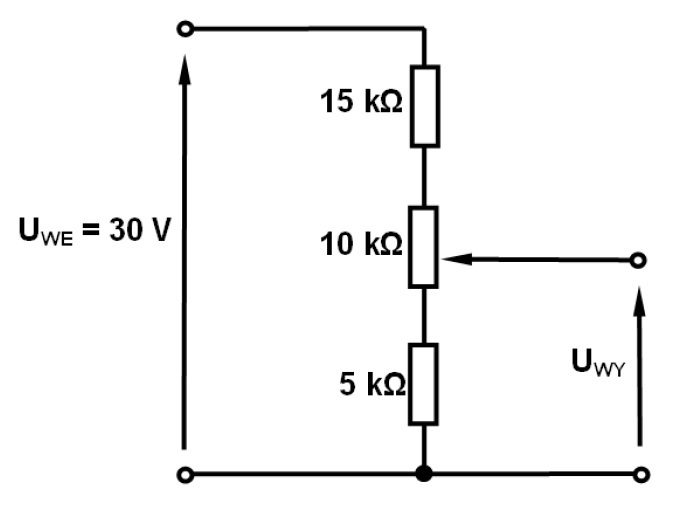

W którym przedziale można regulować napięcie wyjściowe UWY w układzie przedstawionym na schemacie?

W tym układzie mamy klasyczny dzielnik napięcia złożony z trzech rezystorów połączonych szeregowo: 15 kΩ, 10 kΩ i 5 kΩ. Całość jest zasilana napięciem UWE = 30 V. Suma rezystancji wynosi 15 kΩ + 10 kΩ + 5 kΩ = 30 kΩ. Ponieważ prąd w obwodzie szeregowym jest wszędzie taki sam, na każdym odcinku rezystora odkłada się napięcie proporcjonalne do jego oporu. Czyli 30 V „dzieli się” dokładnie w stosunku 15 : 10 : 5. To razem 30 części, więc na 1 kΩ przypada 1 V. Stąd: na 5 kΩ mamy spadek 5 V, na odcinku 5 kΩ + 10 kΩ – łącznie 15 kΩ – mamy 15 V, a na całym dzielniku 30 kΩ – 30 V. Wyjście UWY jest wyprowadzone z suwaka umieszczonego na rezystorze 10 kΩ, między węzłem 5 kΩ a 15 kΩ. Oznacza to, że w najniższym położeniu (przy dolnym końcu rezystora 10 kΩ) otrzymujemy napięcie równe spadkowi na samym rezystorze 5 kΩ, czyli 5 V względem masy. W najwyższym położeniu (przy górnym końcu rezystora 10 kΩ) dostajemy sumę spadków na 5 kΩ i 10 kΩ, czyli 15 V. Dlatego prawidłowy przedział regulacji to (5 ÷ 15) V. W praktyce taki dzielnik może pracować jako prosty, pasywny regulator napięcia odniesienia, np. do nastawy progów w układach z komparatorem, do regulacji poziomu sygnału sterującego wejście analogowe sterownika PLC albo jako wstępne ustawienie napięcia dla wzmacniacza operacyjnego. W dobrych praktykach projektowych pamięta się, że odbiornik podłączony do UWY powinien mieć rezystancję wejściową wielokrotnie większą od rezystancji dzielnika (co najmniej 10 razy), żeby nie obciążać dzielnika i nie zaniżać napięcia. W normach dotyczących elektroniki i automatyki (np. PN‑EN z rodzin 61010, 61131) też pojawia się wymóg, aby układy pomiarowe nie wprowadzały istotnego obciążenia badanego obwodu – i dokładnie o to tutaj chodzi.
