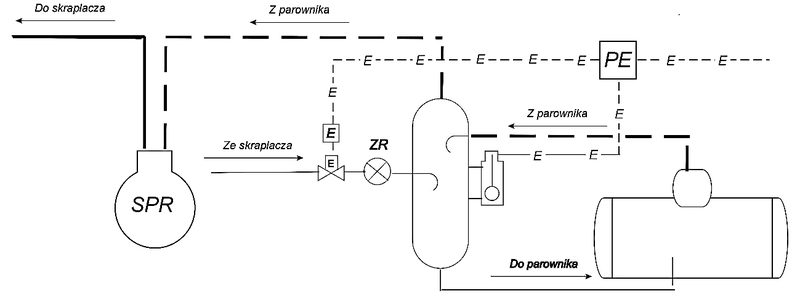

Na schemacie przedstawiono system z elektronicznym czujnikiem poziomu i z zaworem elektromagnetycznym. Który zawór należy zamontować w miejscu oznaczonym literami ZR?

Wybrałeś ręczny zawór regulacyjny i to jest dokładnie to, co w tym miejscu powinno się znaleźć. W instalacjach chłodniczych, szczególnie tam, gdzie stosuje się elektroniczne czujniki poziomu i zawory elektromagnetyczne, ręczny zawór regulacyjny (w skrócie ZR) pozwala na precyzyjne ustawienie przepływu czynnika przez poszczególne elementy układu. To nie jest tylko kwestia kontroli – ten zawór daje możliwość ręcznego zrównoważenia instalacji podczas rozruchu, serwisowania czy diagnostyki. Gdyby zabrakło takiego zaworu, trudno byłoby przeprowadzić sensowną regulację czy całkowicie odciąć fragment instalacji np. na czas konserwacji. Moim zdaniem, ręczne zawory regulacyjne to taki trochę niedoceniany element – a jednak, zgodnie z praktyką serwisową i zaleceniami wielu producentów (np. Danfoss czy Alfa Laval), zawsze warto je montować w newralgicznych punktach systemu. Dodatkowo, ręczny zawór zapewnia elastyczność w razie niespodziewanych sytuacji, na przykład przy awarii automatyki. Takie rozwiązania są opisywane w normach branżowych, jak PN-EN 378 dotyczącej systemów chłodniczych, która zwraca uwagę na bezpieczeństwo i możliwość ręcznej interwencji. Często też w praktyce spotyka się, że nieprawidłowe ustawienie lub brak ręcznego zaworu powoduje rozregulowanie całego obiegu. Z mojego doświadczenia wynika, że bez ZR naprawdę trudno cokolwiek „opanować” w instalacji, gdy pojawiają się niestandardowe sytuacje lub trzeba wykonać jakieś czynności serwisowe.
