Na której ilustracji przedstawiono centralę z krzyżowym wymiennikiem ciepła?

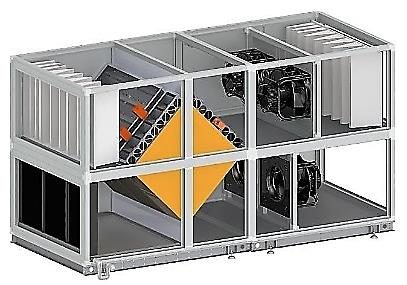

Na ilustracji 1 faktycznie widać centralę wentylacyjną z wymiennikiem krzyżowym (krzyżowo-przeciwprądowym). Ten charakterystyczny element, wyraźnie widoczny po środku urządzenia w formie „krzyżującego się” układu płyt, to właśnie wymiennik krzyżowy. Takie wymienniki należą do najpopularniejszych rozwiązań w wentylacji mechanicznej z odzyskiem ciepła, głównie przez swoją prostotę, wysoką niezawodność i dość dobrą sprawność (czasem nawet powyżej 65–75%). W praktyce często spotyka się je w centralach stosowanych w budynkach mieszkalnych, szkołach czy biurach, gdzie liczy się szybki i pewny odzysk ciepła bez ryzyka mieszania się powietrza wywiewanego z nawiewanym. Moim zdaniem, jednym z największych atutów krzyżowych wymienników jest prostota eksploatacji – nie ma tu elementów ruchomych, co mocno ogranicza awaryjność. Branżowo warto pamiętać, że zgodnie z normą PN-EN 308 opisującą metodykę badania wymienników ciepła, krzyżowe układy są uznawane za efektywne energetycznie w wielu zastosowaniach. Warto też zwrócić uwagę, że choć inne typy wymienników, np. obrotowe czy glikolowe, mają swoje zalety, to ten typ najczęściej wybiera się tam, gdzie szczególnie zależy nam na separacji strumieni powietrza i łatwej konserwacji. Krzyżowy wymiennik ciepła to po prostu solidny wybór na lata – sam kilka razy widziałem, jak takie centrale pracują bez większych problemów przez naprawdę długi czas.
