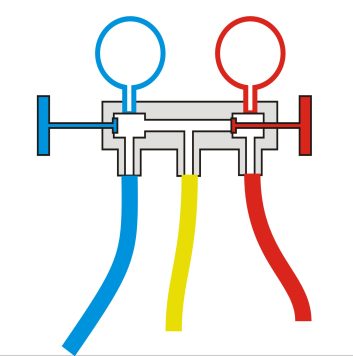

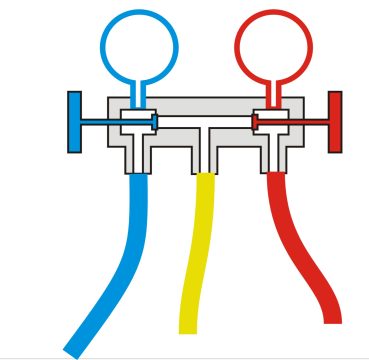

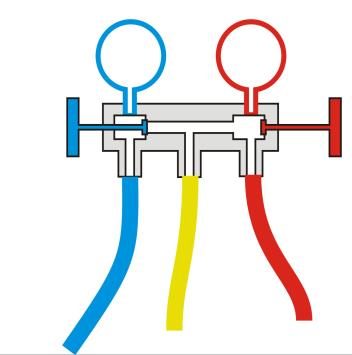

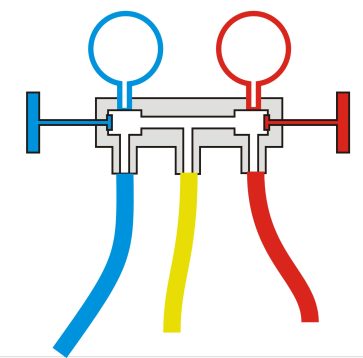

Na którym rysunku przedstawiono prawidłowe ustawienie zaworów w oprawie do manometrów podczas dopełniania urządzenia chłodniczego czynnikiem chłodniczym w postaci pary w czasie pracy urządzenia chłodniczego?

To ustawienie zaworów przedstawione na rysunku I jest właśnie tym, które powinno się stosować podczas dopełniania czynnika chłodniczego w postaci pary, gdy urządzenie chłodnicze pracuje. Kluczowe jest tutaj to, że zawór po stronie wysokiego ciśnienia (zwykle czerwony) pozostaje zamknięty, natomiast otwarty jest zawór po stronie niskiego ciśnienia (niebieski) oraz środkowy zawór do podawania czynnika. Dzięki temu czynnik jest podawany do instalacji tylko poprzez stronę ssącą, co zapobiega ryzyku zassania cieczy do sprężarki. W praktyce, takie ustawienie chroni elementy sprężarki przed uszkodzeniem, bo wpuszczenie cieczy mogłoby doprowadzić do tzw. uderzenia hydraulicznego. Moim zdaniem, nawet doświadczeni serwisanci czasem zapominają, jak ważne jest, by nie mieszać stron podczas napełniania parą – to naprawdę podstawowa zasada, a jednak zdarzają się tu błędy. Stosowanie takiego ustawienia zaworów to standard wg wytycznych producentów większości urządzeń i zgodnie z praktyką branżową (normy PN-EN 378 czy wytyczne F-gazowe). Dodatkowa wskazówka: zawsze warto mieć na uwadze, by czynnik podawać powoli i kontrolować ciśnienie na manometrach – wtedy cały proces przebiega bezpiecznie i przewidywalnie. Taka ostrożność to nie tylko teoria, ale po prostu zdrowy rozsądek w pracy chłodniczej.
