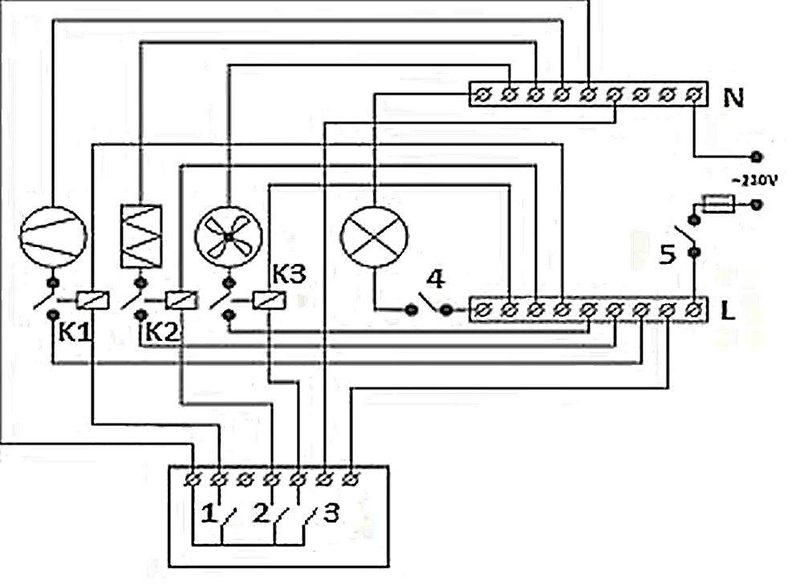

Na podstawie schematu określ którym stykiem i którym stycznikiem załączana jest sprężarka agregatu skraplającego?

Odpowiedź, że sprężarka agregatu skraplającego jest załączana stykiem 1 przez stycznik K1, wynika bezpośrednio z analizy schematu. Na rysunku widać wyraźnie, że obwód sprężarki jest zamykany przez stycznik K1, a ten z kolei sterowany jest przez styk oznaczony jako 1. To rozwiązanie jest bardzo typowe w układach chłodniczych i klimatyzacyjnych – zawsze warto zapewnić oddzielne sterowanie dla głównych urządzeń, żeby ułatwić serwis i diagnostykę. Moim zdaniem to bardzo wygodne podejście, bo jeśli coś się dzieje ze sprężarką, łatwo można ją odłączyć bez wpływu na resztę instalacji. W praktyce branżowej właśnie tak się projektuje układy sterowania: najważniejsze podzespoły (jak sprężarka) są podpięte przez styczniki, co zgodne jest z wytycznymi norm PN-EN 60204-1 (Bezpieczeństwo maszyn – Wyposażenie elektryczne maszyn). Dzięki temu można stosować zabezpieczenia przeciążeniowe i kontrolować start/stop urządzenia automatycznie lub ręcznie. Warto o tym pamiętać, bo czasami na pierwszy rzut oka schematy wydają się skomplikowane, a jednak wystarczy prześledzić drogę prądu od źródła do odbiornika przez styki i styczniki – to moim zdaniem najprostszy sposób, żeby nie popełnić błędu podczas serwisu czy montażu. Dodatkowo, takie podejście minimalizuje ryzyko przypadkowego uruchomienia sprężarki podczas prac serwisowych.
