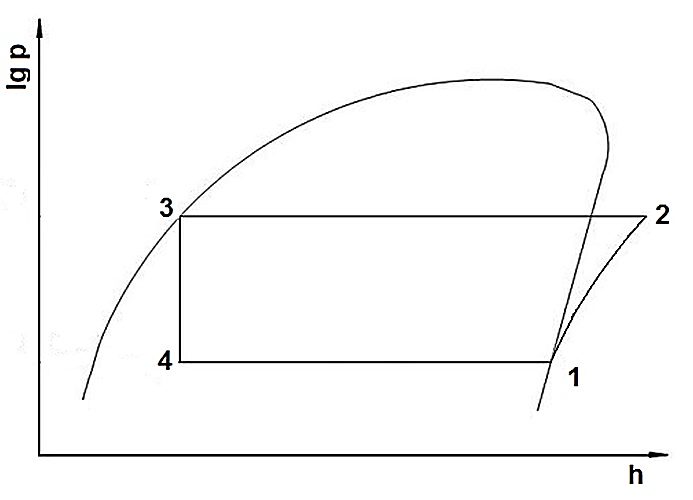

Który odcinek na wykresie obiegu czynnika chłodniczego w układzie chłodniczym odpowiada przebiegowi sprężania?

Odcinek 1-2 na wykresie obiegu czynnika chłodniczego przedstawia proces sprężania, czyli podnoszenia ciśnienia i temperatury czynnika przez sprężarkę. To jest kluczowy etap w każdej instalacji chłodniczej – od domowych lodówek po profesjonalne agregaty chłodnicze stosowane w przemyśle spożywczym. Moim zdaniem dobrze jest zapamiętać, że w praktyce sprężanie odpowiada właśnie dynamicznemu wzrostowi ciśnienia po stronie niskiego ciśnienia (ssawnej) do wysokiego (tłocznej) i na wykresie log p-h zawsze to będzie pionowy lub lekko skośny odcinek w górę. W standardach branżowych, takich jak PN-EN 378 czy wytyczne ASHRAE, wyraźnie opisuje się ten etap jako niezbędny do zapewnienia obiegu czynnika i osiągnięcia odpowiednio wysokich parametrów pracy skraplacza. Doświadczenie pokazuje, że nieprawidłowe działanie sprężarki od razu widać właśnie na tym fragmencie wykresu – jak odcinek 1-2 jest inny niż 'książkowy', można podejrzewać awarię sprężarki czy zanieczyszczenie układu. W praktyce technik serwisu często analizuje właśnie ten fragment wykresu, żeby ocenić kondycję układu. Dobrze też wiedzieć, że od tego etapu zależy efektywność energetyczna całego procesu chłodzenia, bo sprężarka zużywa najwięcej prądu. Jeśli się nauczysz rozpoznawać ten odcinek i rozumieć, co się w nim dzieje, to naprawdę o połowę łatwiej zdiagnozujesz większość typowych usterek w chłodnictwie.
