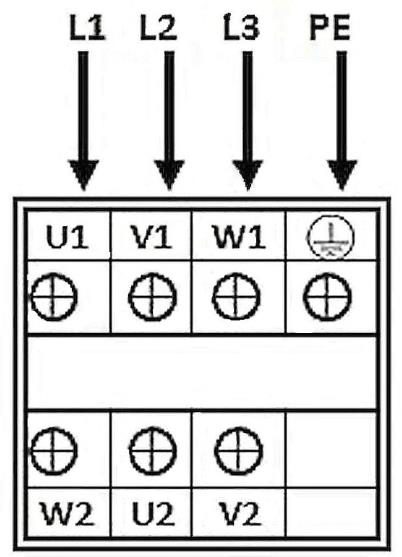

Które styki należy zewrzeć w puszce łączeniowej silnika trójfazowego asynchronicznego w celu połączenia uzwojeń w gwiazdę „Y” ?

Połączenie uzwojeń silnika trójfazowego w gwiazdę, czyli tzw. „Y”, polega na tym, że końce wszystkich trzech uzwojeń (czyli W2, U2, V2) łączy się razem w jeden punkt neutralny. Do zacisków początkowych (U1, V1, W1) podłączamy odpowiednio fazy L1, L2, L3 zasilania. Praktycznie – wystarczy zewrzeć W2 z U2, a potem U2 z V2 i mamy klasyczną gwiazdę. Moim zdaniem to rozwiązanie jest szczególnie przydatne podczas rozruchu silników zasilanych z sieci 400/230 V, gdzie często startuje się w „Y”, a potem przełącza na „Δ”. Takie połączenie ogranicza prąd rozruchowy, co jest zalecane w większości nowoczesnych układów sterowania – zgodnie z normą PN-EN 60445 zaleca się poprawne oznaczanie i łączenie zacisków. Z mojego doświadczenia wynika, że błędne zwarcie innych końcówek wywoła nieprawidłową pracę silnika, a nawet uszkodzenie uzwojeń czy zabezpieczeń. Często w praktyce spotyka się silniki, które mają wyraźnie oznaczone miejsca do zwierania – stosowanie się do schematu w puszce to absolutna podstawa dobrej roboty elektrycznej. Warto też zawsze sprawdzać instrukcje producenta, bo bywają wyjątki, chociaż zasada gwiazdy pozostaje niezmienna od lat.
