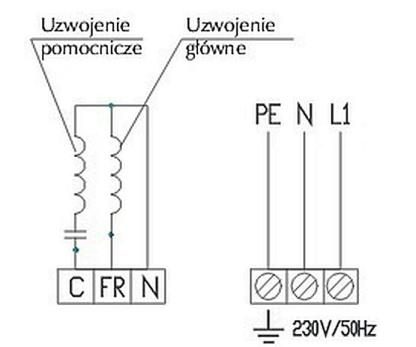

Na schemacie przedstawiono podłączenie silnika

To podłączenie silnika jednofazowego z rozruchem kondensatorowym to naprawdę klasyka w warsztatach i na wielu maszynach domowych. Schemat wyraźnie pokazuje dwa uzwojenia: główne i pomocnicze, a pomiędzy nimi kondensator rozruchowy. Kondensator ten jest kluczowy, bo tworzy przesunięcie fazowe, dzięki czemu wytwarza się wirujące pole magnetyczne nawet z jednej fazy – a bez tego silnik by po prostu buczał i nie wystartował. Taki sposób rozruchu stosuje się bardzo często w urządzeniach domowych, typu sprężarki, hydrofory czy nawet niektóre pralki starszego typu. Moim zdaniem, największa zaleta tych układów to ich prostota i niezawodność – nie wymagają skomplikowanych układów elektronicznych. Norma PN-EN 60034-1 jasno określa takie rozwiązania jako standard w przypadku silników jednofazowych małej mocy. Warto pamiętać, że kondensator dobiera się odpowiednio do mocy silnika – za mały nie uruchomi silnika, za duży może doprowadzić do przegrzania. W praktyce często spotykałem się z sytuacjami, że wymiana zużytego kondensatora przywracała życie pozornie uszkodzonemu silnikowi. Naprawdę przydatna wiedza w codziennej pracy elektryka czy technika!
