Jakiego rodzaju zawory zastosowano w przedstawionej na rysunku płycie zaworowej sprężarki tłokowej?

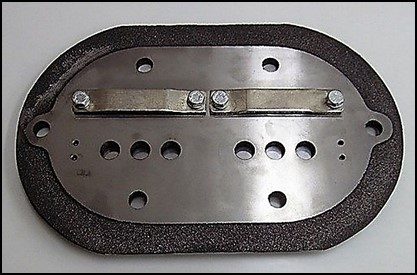

Na fotografii widoczna jest płyta zaworowa sprężarki tłokowej wyposażona w zawory listwowe. To rozwiązanie jest powszechnie stosowane w średnich i większych sprężarkach przemysłowych. Moim zdaniem to jeden z najlepszych patentów na prostotę i niezawodność – listwowe zawory mają postać sprężystej listwy, która ugina się pod wpływem ciśnienia gazu, otwierając lub zamykając przepływ. Takie zawory świetnie znoszą pracę przy dużych obciążeniach i są raczej odporne na zanieczyszczenia. W praktyce, warsztaty utrzymania ruchu doceniają te konstrukcje, bo wymiana lub czyszczenie jest szybkie i nie wymaga specjalistycznych narzędzi, a sam element jest tani i łatwo dostępny. W branży powszechnie przyjmuje się, że zawory listwowe są mniej wrażliwe na zużycie niż zawory pierścieniowe lub grzybkowe – to potwierdzają choćby normy dotyczące konserwacji (np. PN-EN ISO 8573). Z mojego doświadczenia wynika, że jeśli komuś zależy na trwałości i łatwej obsłudze, powinien zwrócić uwagę właśnie na to rozwiązanie. Warto pamiętać, że listwowe zawory mają swoje ograniczenia – nie nadają się do sprężarek o bardzo małej wydajności, ale w zastosowaniach przemysłowych sprawdzają się znakomicie, szczególnie w sprężarkach wielostopniowych.
