Na którym rysunku przedstawiono zawór zwrotny?

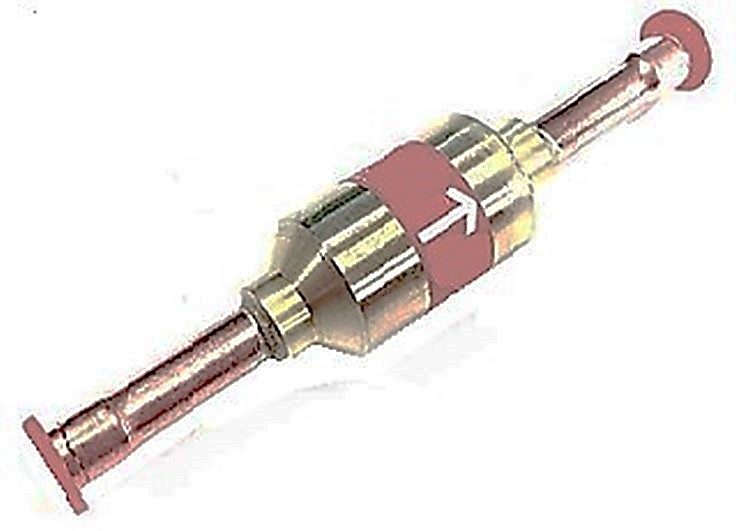

Rysunek 2 przedstawia zawór zwrotny, czyli element armatury, który przepuszcza medium tylko w jednym kierunku i blokuje przepływ w przeciwną stronę. Taka konstrukcja świetnie sprawdza się w instalacjach wodnych, grzewczych, a także w chłodnictwie czy pneumatyce – wszędzie tam, gdzie nie dopuszcza się cofania się czynnika roboczego. Zawory zwrotne mają charakterystyczną strzałkę kierunkową na obudowie, co pomaga prawidłowo je zamontować (zawsze zgodnie z kierunkiem przepływu). Jeśli chodzi o dobre praktyki, to montując taki zawór trzeba uważać na czystość medium oraz nie dopuszczać do zanieczyszczeń, bo mogą uniemożliwić prawidłowe zamykanie się zaworu. Z mojego doświadczenia wynika, że zawory te są nieodzowne np. przy ochronie pomp przed zassaniem medium z powrotem do instalacji po jej wyłączeniu – oszczędza to sporo nerwów i sprzęt. W normach branżowych (np. PN-EN 1074-3) znajdziesz potwierdzenie, że stosowanie zaworów zwrotnych to standard tam, gdzie bezpieczeństwo i niezawodność instalacji są priorytetem. Warto zwracać uwagę na materiał wykonania i regularnie sprawdzać ich stan w trakcie przeglądów.
