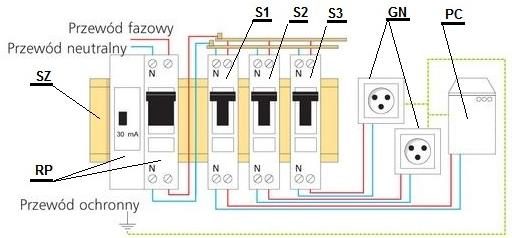

Którym symbolem oznaczony jest na schemacie tablicy zasilająco-rozdzielczej wyłącznik różnicowo-prądowy?

Odpowiedź RP jest jak najbardziej trafna. Wyłącznik różnicowo-prądowy na schematach elektrycznych tablic zasilająco-rozdzielczych oznacza się właśnie symbolem RP, co wywodzi się bezpośrednio z polskiej nomenklatury branżowej i dokumentacji technicznych. Taki wyłącznik pełni kluczową rolę w ochronie przeciwporażeniowej – wykrywa różnicę prądów między przewodem fazowym a neutralnym i w razie nieprawidłowości natychmiast odcina zasilanie. Przykładowo, jeśli pojawi się upływ prądu przez ciało człowieka lub instalację, RP zadziała szybciej niż tradycyjny bezpiecznik nadprądowy. W praktyce, brak tego elementu to ogromne ryzyko, bo zwykłe wyłączniki nadprądowe (np. S1, S2, S3) nie reagują na prądy upływowe, tylko na zwarcia i przeciążenia. Wyłącznik różnicowo-prądowy to podstawowy standard bezpieczeństwa według norm PN-EN 61008-1 czy PN-HD 60364-4-41. Moim zdaniem, to jedno z tych zabezpieczeń, na którym nie warto oszczędzać – i zawsze warto sprawdzić, czy na schemacie jest oznaczony właściwie jako RP. Często spotyka się też oznaczenia angielskie RCD lub RCCB, ale w polskich projektach RP jest najbardziej czytelne i logiczne. W praktyce zawsze się upewniam, że RP znajduje się „przed” wszystkimi obwodami odbiorczymi, żeby skutecznie chronić użytkowników i instalację.
