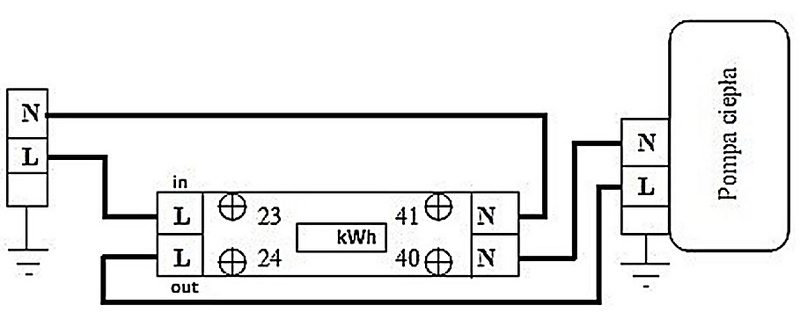

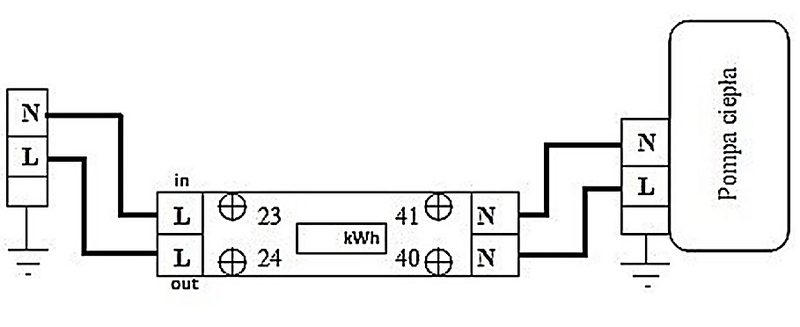

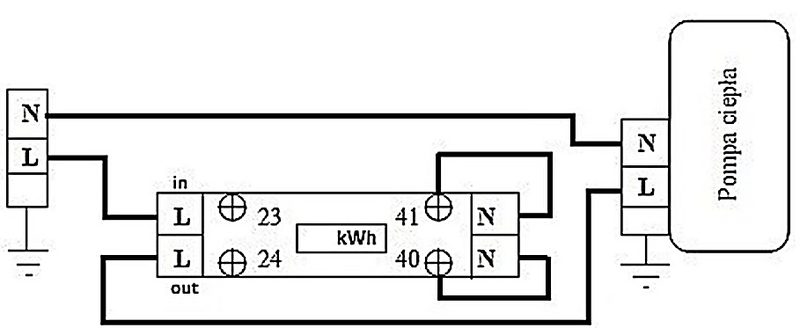

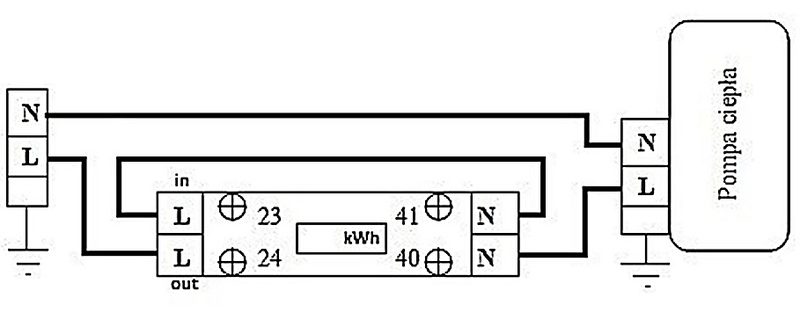

Wskaż poprawny sposób podłączenia przedstawionego na rysunku jednofazowego licznika energii elektrycznej do pompy ciepła.

Podłączenie przedstawione na schemacie numer III jest zgodne z zasadami poprawnego montażu jednofazowego licznika energii elektrycznej. Od strony praktycznej, chodzi przede wszystkim o to, żeby licznik mierzył rzeczywiste zużycie energii przez pompę ciepła, a nie cały obwód czy sąsiednie odbiorniki. W tej konfiguracji przewód fazowy (L) prowadzony jest najpierw na wejście licznika (zacisk 23), a następnie z wyjścia (zacisk 24) bezpośrednio do pompy ciepła. Przewód neutralny (N) przechodzi przez licznik w sposób zgodny z jego budową, czyli wchodzi na zacisk (41), a wychodzi z zacisku (40) i trafia do pompy. To jest właśnie ten detal, na który warto zwracać uwagę w praktyce, bo często ktoś pomija np. prowadzenie przewodu neutralnego przez licznik, co potrafi zakłócić poprawność pomiaru. Takie podłączenie zapewnia, że licznik rejestruje tylko energię pobieraną przez urządzenie końcowe (tutaj pompę ciepła), zgodnie z wymaganiami normy PN-IEC 60364. Dodatkowo, takie wykonanie dobrze zabezpiecza instalację przed potencjalnymi błędami pomiarowymi oraz spełnia wymogi dokumentacji odbiorowej, którą często sprawdzają inspektorzy lub serwisanci. Z mojego doświadczenia wynika, że takie schematy montażowe spotyka się na co dzień w rozdzielnicach domowych czy przemysłowych. Warto wyrobić sobie nawyk dokładnego sprawdzania kolejności podłączeń — nawet jeśli na pierwszy rzut oka wygląda to prosto, to jeden drobny błąd potrafi skutkować nieprawidłowym rozliczeniem energii. Myślę, że w praktyce każdy monter powinien umieć rozpoznać taki układ bez większego problemu.
