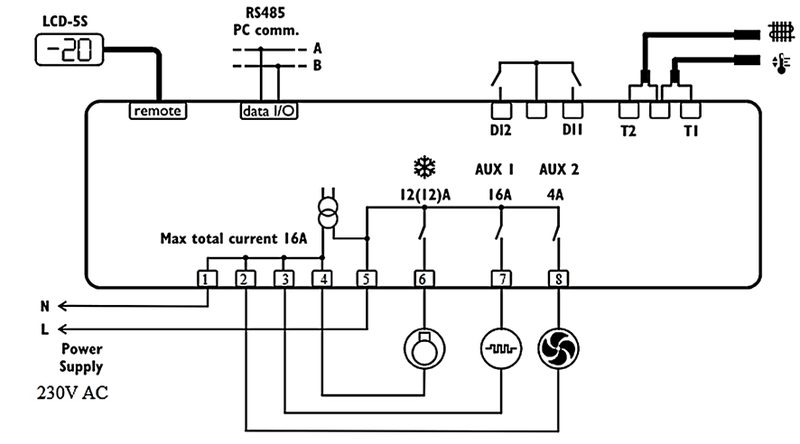

Do których zacisków kontrolera chłodniczego należy zgodnie z rysunkiem instruktażowym podłączyć przewody zasilania elektrycznego?

Podłączenie przewodów zasilających do zacisków 1 oraz 5 zgodnie ze schematem to absolutna podstawa poprawnej i bezpiecznej pracy tego typu kontrolera chłodniczego. Zacisk 1 jest przewidziany wyraźnie dla przewodu neutralnego (N), natomiast zacisk 5 służy do podłączenia przewodu fazowego (L) o napięciu 230 V prądu przemiennego. Takie rozwiązanie umożliwia prawidłowe zasilenie całego urządzenia i zachowanie zgodności z branżowymi standardami, np. normą PN-IEC 60364 dotycząca instalacji elektrycznych. Z mojego doświadczenia wynika, że bardzo wielu początkujących instalatorów próbuje podłączać przewód ochronny w miejsce neutralnego lub odwrotnie, co prowadzi albo do wyzwolenia zabezpieczeń nadprądowych, albo nawet do uszkodzenia sprzętu. Prawidłowe rozpoznanie tych zacisków to nie tylko teoria — w praktyce, przy serwisie czy montażu, właściwe podłączenie decyduje o bezpieczeństwie ludzi i sprzętu. Warto pamiętać, że przewód ochronny – o zielono-żółtej izolacji – nie jest prowadzony na tym schemacie do kontrolera, a neutralny (najczęściej niebieski) zawsze do zacisku 1. Upewnij się, że zawsze korzystasz z homologowanych przewodów i narzędzi, a także sprawdzasz napięcie przed pracą – to niby banał, ale w tej branży takie szczegóły potrafią uratować nie tylko urządzenie, ale i zdrowie.
