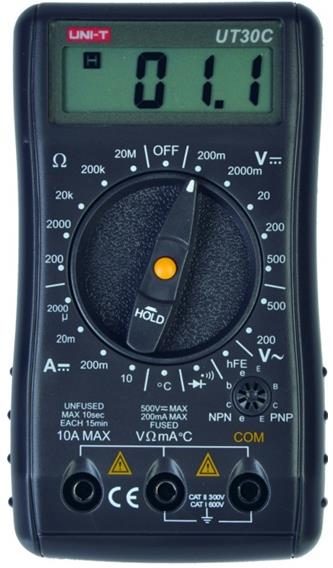

W celu dokonania pomiaru napięcia 230VAC miernikiem przedstawionym na ilustracji należy

Wybór zakresu V~500 na tym mierniku to zdecydowanie najlepsza opcja przy pomiarze napięcia 230VAC, bo daje nam największe bezpieczeństwo zarówno dla miernika, jak i osoby dokonującej pomiaru. Zawsze, gdy nie mamy 100% pewności, jakie napięcie zmierzymy, ustawiamy pokrętło na jak najwyższy możliwy zakres. Nawet jeśli spodziewamy się 230V, zawsze warto mieć margines – przy przeciążeniu miernik może ulec uszkodzeniu, w skrajnym przypadku nawet spowodować zagrożenie dla użytkownika. Przewody pomiarowe muszą być wpięte w gniazda COM i VΩmA°C – to podstawowa zasada przy pomiarach napięcia. Z mojego doświadczenia, wiele osób popełnia ten błąd i podłącza przewody do złych gniazd, co potem kończy się albo brakiem wskazań, albo nawet spaleniem bezpiecznika w mierniku. Warto pamiętać, że napięcie zmienne (AC) mierzymy tylko na pozycjach oznaczonych V~ – to zgodne z normami branżowymi i zaleceniami producentów. Praktycznie w każdej firmie elektrycznej robi się to właśnie w ten sposób. Moim zdaniem, ta wiedza przydaje się też w codziennym życiu, nawet gdy mierzymy napięcie w gniazdku domowym czy sprawdzamy instalację. Warto też zwrócić uwagę na kategorię bezpieczeństwa miernika (CAT II, CAT III) – w tym przypadku do 500V, więc miernik się nadaje do domowych pomiarów. Ostatecznie, prawidłowe ustawienie zakresu i gniazd to podstawa bezpiecznej pracy z elektryką, bez względu na to, czy pracujemy zawodowo, czy mierzymy coś w domu.
