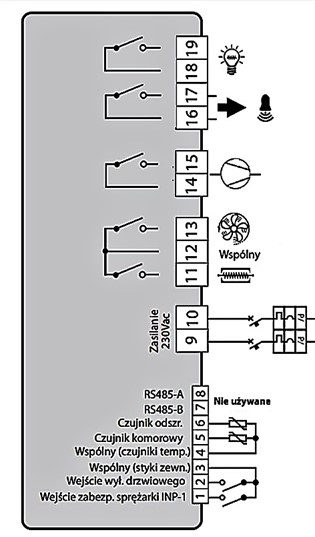

Na rysunku przedstawiono schemat podłączenia elementów instalacji chłodniczej do zacisków elektrycznych. Do których zacisków należy podłączyć układ napędu silnika sprężarki?

Podłączenie układu napędu silnika sprężarki do zacisków 14 i 15 to zdecydowanie najlepszy wybór. Na schemacie widać wyraźnie symbol silnika sprężarki właśnie przy tych zaciskach – moim zdaniem to najważniejsza wskazówka, bo operator na obiekcie często nie ma czasu na rozważania i musi działać intuicyjnie. Z mojego doświadczenia wynika, że zachowanie porządku w szafie sterowniczej i stosowanie się do konwencji oznaczeń zapobiega późniejszym awariom i ułatwia serwis. W branży chłodniczej przyjęło się, że wyjścia dla elementów wykonawczych, takich jak sprężarka, podłączamy do wyjść przekaźnikowych sterownika – i dokładnie to jest tu pokazane. Dodatkowo, zgodnie z normą PN-EN 60204-1, zawsze należy pamiętać o odpowiednim zabezpieczeniu elektrycznym oraz optymalnym rozmieszczeniu przewodów, żeby uniknąć zwarć czy niepożądanych zakłóceń. Często zdarza się, że nawet doświadczeni instalatorzy mylą wyjścia do wentylatora ze sprężarką – wystarczy chwila nieuwagi. Dobrze znać ten schemat, bo potem, przy starcie instalacji, unika się stresu i niepotrzebnych przestojów. Zawsze lepiej dwa razy sprawdzić, czy nie podłączamy czegoś „w ciemno” – to oszczędza czas i pieniądze. Podsumowując, wybierając zaciski 14 i 15, działasz zgodnie z praktyką serwisową i zasadami bezpiecznej eksploatacji instalacji chłodniczych.
