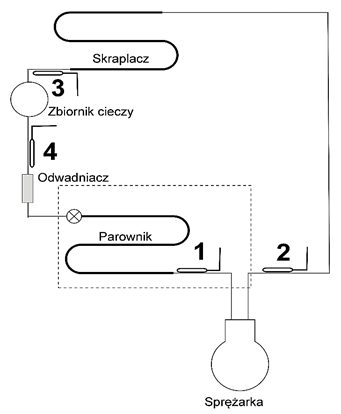

Miejsce montowania w urządzeniu chłodniczym czujnika termostatycznego zaworu rozprężnego oznaczono na schemacie cyfrą

Czujnik termostatyczny zaworu rozprężnego powinien być zawsze umieszczony za wyjściem z parownika, czyli dokładnie w miejscu oznaczonym cyfrą 1 na schemacie. To wynika z zasady działania termostatycznego zaworu rozprężnego (TZR), który reguluje ilość czynnika chłodniczego dopływającego do parownika na podstawie temperatury gazu opuszczającego parownik (a więc tzw. przegrzania). Właśnie tam, tuż za parownikiem, łatwo wykryć, czy cały czynnik odparował – to kluczowe z punktu widzenia efektywności, trwałości i bezpieczeństwa eksploatacji. Gdy czujnik umieszczony jest prawidłowo, zawór będzie dawkował tyle czynnika, by parownik był dobrze wykorzystany, ale nie zalany cieczą, co mogłoby uszkodzić sprężarkę. W praktyce, według wytycznych chociażby producentów takich jak Danfoss czy sporządzających normy instalacyjne (np. PN-EN 378), prawidłowa lokalizacja czujnika zapewnia stabilną pracę układu, zapobiega zjawisku tzw. mokrego ssania i podnosi wydajność chłodniczą. Takie ustawienie to nie tylko teoria – spotyka się to w każdym profesjonalnym serwisie oraz podczas montażu nowych instalacji, bo pozwala po prostu uniknąć kosztownych awarii. Dobrze jest więc zapamiętać: miejsce za parownikiem, przed sprężarką, to jedyny słuszny wybór dla czujnika TZR.
