Na którym rysunku przedstawiono połączenie w gwiazdę trójfazowego, klatkowego silnika elektrycznego?

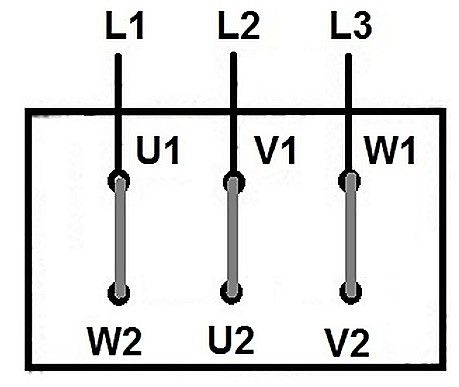

- ARysunek 2

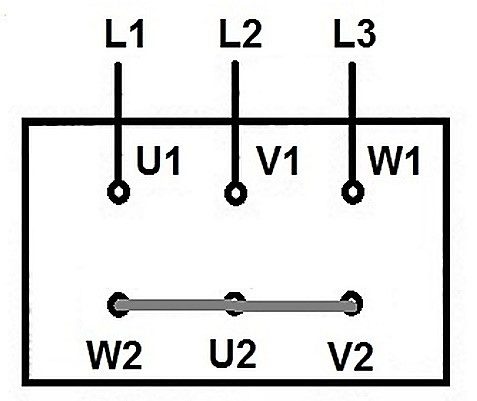

- BRysunek 3

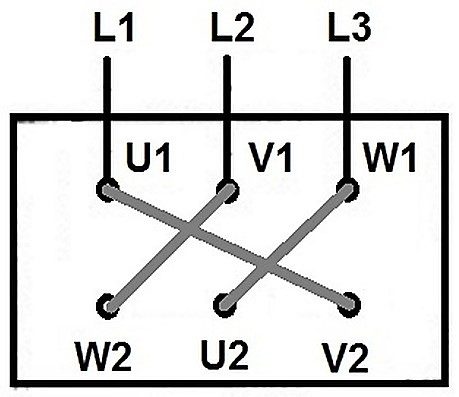

- CRysunek 4
- DRysunek 1
Poprawna odpowiedź: D. Rysunek 1
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie

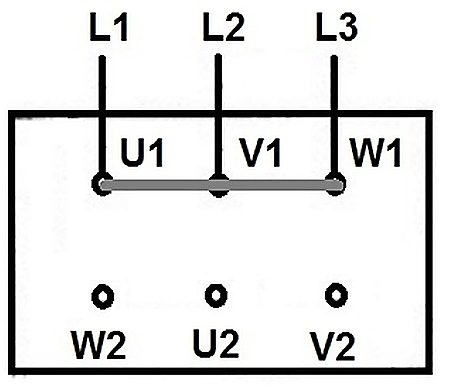

Połączenie w gwiazdę (symbol Y) w trójfazowym, klatkowym silniku elektrycznym zawsze polega na złączeniu końcówek wszystkich trzech uzwojeń silnika w jeden wspólny punkt – tzw. punkt zerowy (neutralny). To właśnie przedstawia Rysunek 1, gdzie widać, że W2, U2 i V2 są połączone razem. Dzięki temu napięcie fazowe na uzwojeniach jest mniejsze niż napięcie międzyfazowe, co pozwala chronić silnik przed zbyt dużym prądem rozruchowym, zwłaszcza gdy zasilany jest napięciem 400 V. Moim zdaniem dla osób zaczynających przygodę z elektryką to najbezpieczniejszy i najbardziej uniwersalny sposób uruchamiania silników. W praktyce przemysłowej połączenie w gwiazdę jest często wykorzystywane podczas rozruchu silnika przy pomocy przełącznika gwiazda-trójkąt, gdzie na początku uruchamia się go w gwiazdę, a po uzyskaniu odpowiednich obrotów przełącza w trójkąt, żeby silnik mógł pracować pełną mocą. Z mojego doświadczenia wynika, że w przypadku starszych instalacji i maszyn połączenie w gwiazdę minimalizuje ryzyko uszkodzenia uzwojeń. Warto pamiętać, że zgodnie z normami IEC i wytycznymi producentów urządzeń elektrycznych, połączenie w gwiazdę zapewnia też wyższą niezawodność podczas rozruchu oraz chroni przed nierównomiernym obciążeniem faz. Dobrą praktyką jest zawsze upewnienie się, że silnik jest przystosowany do pracy w tym układzie – dane te znajdują się na tabliczce znamionowej silnika. Niektórzy mogą lekceważyć to połączenie, ale moim zdaniem to podstawa bezpiecznej eksploatacji w wielu zastosowaniach przemysłowych.
