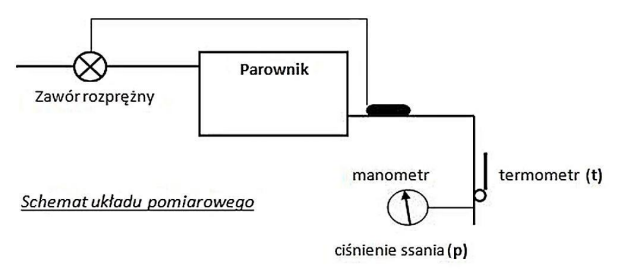

W układzie chłodniczym pompy ciepła dokonano pomiarów temperatury t = 10°C oraz ciśnienia p = 3,48 bar za parownikiem. Korzystając z tabeli własności termodynamicznych czynnika chłodniczego R134a określ, ile wynosi przegrzanie pary czynnika chłodniczego. <br><br> <table><tr><th colspan="6">Tabela własności termodynamicznych czynnikachłodniczego R134a w stanie nasycenia</th></tr><tr><th>T(°C)</th><th>p(bar)</th><th>T(°C)</th><th>p(bar)</th><th>T(°C)</th><th>p(bar)</th></tr><tr><td>- 25</td><td>1,078</td><td>-5</td><td>2,431</td><td>15</td><td>4,863</td></tr><tr><td>-20</td><td>1,338</td><td>0</td><td>2,920</td><td>20</td><td>5,694</td></tr><tr><td>-15</td><td>1,646</td><td>5</td><td>3,484</td><td>25</td><td>6,630</td></tr><tr><td>-10</td><td>2,008</td><td>10</td><td>4,129</td><td>30</td><td>7,678</td></tr></table>

Właściwie określone przegrzanie pary czynnika chłodniczego to podstawa poprawnej diagnostyki i eksploatacji układów chłodniczych, zwłaszcza w pompach ciepła. W tym przypadku, mając temperaturę 10°C i ciśnienie 3,48 bar za parownikiem, trzeba było sięgnąć do tabeli własności R134a. Wartość 3,48 bar odpowiada temperaturze nasycenia około 5°C dla tego czynnika (patrząc na tabelę: przy 3,484 bar jest 5°C). Skoro mierzymy faktyczną temperaturę pary na wyjściu z parownika i wynosi ona 10°C, to przegrzanie policzymy jako różnicę: 10°C - 5°C = 5 K. Takie przegrzanie pary jest typowe i pożądane, bo świadczy o tym, że do sprężarki trafia już tylko sucha para, co chroni ją przed uszkodzeniami. Moim zdaniem, zbyt małe przegrzanie (np. 0 K) byłoby ryzykowne, bo grozi uderzeniem cieczy, a zbyt duże (np. 15 K) obniża efektywność całego układu. Mówi się, że standardowo zaleca się przegrzanie rzędu 5–8 K, co potwierdza, że tu wynik 5 K jest optymalny. W praktyce serwisowanie układów chłodniczych zawsze zaczyna się od sprawdzenia właśnie przegrzania i przechłodzenia – są to podstawowe parametry pracy z czynnikiem. Zwracaj uwagę na te wartości, szczególnie przy eksploatacji urządzeń starego typu, gdzie niewielkie odchylenie potrafi wywołać poważne awarie.
