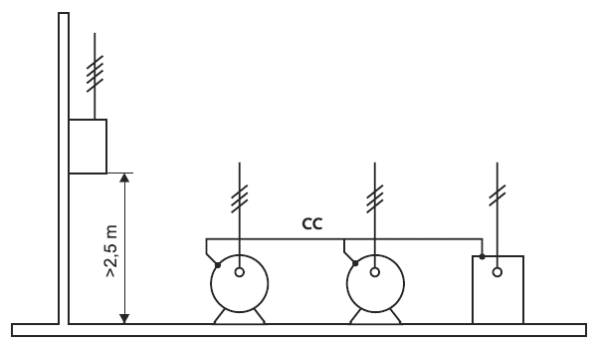

Który z wymienionych środków ochrony przeciwporażeniowej przy uszkodzeniu przedstawiono na rysunku?

Miejscowe nieuziemione połączenia wyrównawcze, oznaczone symbolem 'CC' na rysunku, stanowią kluczowy element ochrony przed porażeniem elektrycznym. Ich głównym celem jest zapewnienie równego potencjału metalowych części obcych i przewodzących, co jest istotne w sytuacjach, gdzie może dojść do uszkodzenia izolacji przewodów fazowych. Tego rodzaju połączenia są niezwykle ważne w instalacjach, gdzie możliwe jest porażenie prądem, jak np. w obiektach przemysłowych czy budynkach użyteczności publicznej. W praktyce, zastosowanie miejscowych nieuziemionych połączeń wyrównawczych polega na ich instalacji w pobliżu urządzeń, które mogą być narażone na działanie prądu, co minimalizuje ryzyko wystąpienia niebezpiecznych różnic potencjałów. Zgodnie z normami PN-IEC 60364-4-41, stosowanie takich połączeń jest zalecane w celu zminimalizowania ryzyka porażeń, co czyni je niezbędnym elementem w projektowaniu bezpiecznych instalacji elektrycznych.
