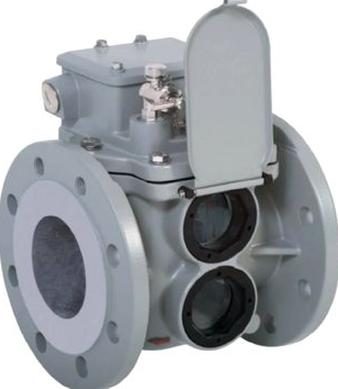

Element przedstawiony na ilustracji, zabezpieczający olejowy transformator energetyczny o danych znamionowych 15/0,4 kV, 2 500 kVA, nie chroni przed skutkami

Odpowiedź "przerw w uziemieniu" jest poprawna, ponieważ element przedstawiony na ilustracji to przekaźnik Buchholza, który odgrywa kluczową rolę w monitorowaniu stanu transformatorów olejowych. Buchholz relay jest zaprojektowany do wykrywania nieprawidłowości, takich jak obniżenie poziomu oleju w kadzi, co może wskazywać na wycieki lub inne uszkodzenia, oraz zwarcia międzyzwojowe, które mogłyby prowadzić do poważnych awarii. Działa on na zasadzie detekcji gazów, które powstają w wyniku wewnętrznych uszkodzeń, co pozwala na wczesne wykrycie problemów, zanim dojdzie do poważnych konsekwencji. W praktyce, przekaźnik Buchholza jest istotnym elementem systemu ochrony transformatora, który zgodnie z normą IEC 60076-1 powinien być stosowany w każdym transformatorze olejowym o większej mocy. Dzięki jego działaniu, można nie tylko wcześnie wykrywać uszkodzenia, ale również minimalizować ryzyko pożarów i wybuchów, co jest kluczowe dla bezpieczeństwa operacji energetycznych.
