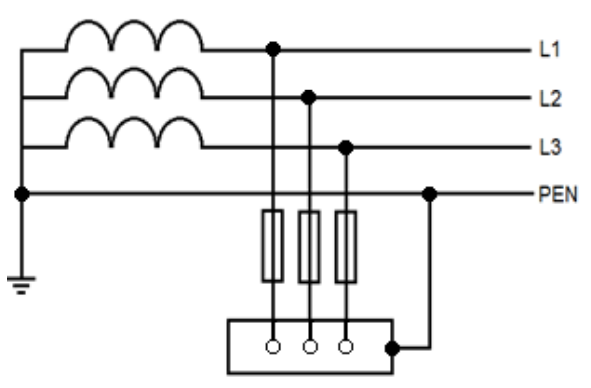

Który środek ochrony przeciwporażeniowej przy uszkodzeniu zastosowano w układzie przedstawionym na rysunku?

Samoczynne wyłączenie zasilania jest kluczowym środkiem ochrony przeciwporażeniowej stosowanym w układach zasilania elektrycznego. W przypadku wystąpienia uszkodzenia, takiego jak zwarcie między żyłami lub do ziemi, system automatycznie odłącza zasilanie, co skutecznie minimalizuje ryzyko porażenia prądem. Ten mechanizm opiera się na zasadzie działania zabezpieczeń nadprądowych, które reagują na wzrost prądu powyżej ustalonej wartości progowej. W przypadku trójfazowych układów z przewodami ochronnymi PEN, samoczynne wyłączenie zasilania jest szczególnie ważne, ponieważ pozwala na szybkie wyłączenie całego obwodu, co zapobiega dalszym uszkodzeniom instalacji i ochronie osób korzystających z urządzeń elektrycznych. Przykładem zastosowania tej metody może być instalacja elektryczna w budynkach mieszkalnych, gdzie zastosowanie wyłączników nadprądowych i różnicowoprądowych zapewnia wysoki poziom bezpieczeństwa. W normach, takich jak PN-IEC 60364, podkreśla się znaczenie tej metody w kontekście ochrony ludzi przed skutkami porażenia prądem elektrycznym, a także ochrony mienia.
