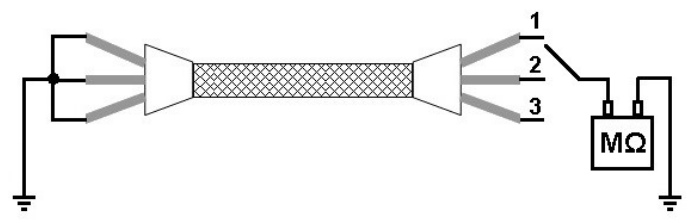

W układzie pomiarowym, którego schemat przedstawiono na rysunku, zmierzono rezystancje między poszczególnymi żyłami kabla a ziemią. W pozycji 1 przełącznika megaomomierz wskazywał wartość bliską zeru, a w pozycjach 2 i 3 wartości około 1000 MΩ. Które uszkodzenie występuje w kablu?

Przerwy w żyłach 2 i 3 są wynikiem wysokiej rezystancji zmierzonej przez megaomomierz, co wskazuje na brak ciągłości przewodów. Wartości bliskie zeru w pozycji 1 sugerują, że żyła 1 jest zwarcia z ziemią, co jest poważnym uszkodzeniem, ponieważ może prowadzić do niebezpiecznych warunków pracy. W przypadku przerw w żyłach 2 i 3, ich wysoka rezystancja (>1000 MΩ) oznacza, że przewody te są nieaktywne, co jest istotne w układach zasilających, gdzie każda żyła musi być sprawna, aby zapewnić bezpieczeństwo i niezawodność. Praktyczne zastosowanie tej wiedzy polega na regularnej konserwacji układów elektrycznych oraz zastosowaniu odpowiednich technik pomiarowych w celu diagnostyki. Standardy branżowe, takie jak IEC 60364, wskazują na konieczność przeprowadzania regularnych pomiarów rezystancji izolacji, aby zminimalizować ryzyko awarii systemów elektrycznych. Zrozumienie takich pomiarów pozwala na optymalne zarządzanie bezpieczeństwem oraz efektywnością instalacji elektrycznych.
