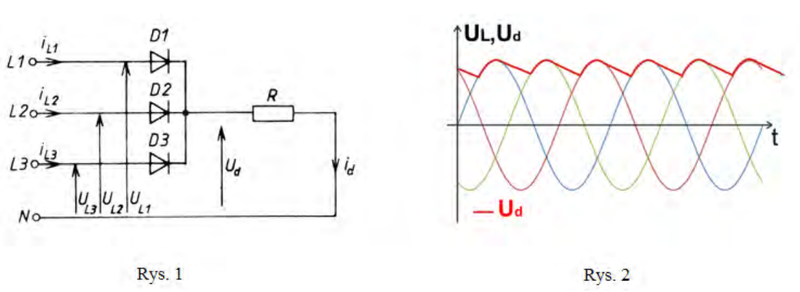

Na rysunku 1 przedstawiono schemat prostownika trójpulsowego w układzie podstawowym, na rysunku 2 przebiegi czasowe napięć fazowych zasilających ten prostownik oraz przebieg napięcia na obciążeniu rezystancyjnym U_d. Jaką modyfikację wprowadzono do układu prostownika, aby uzyskać kształt napięcia wyprostowanego U_d jak na rysunku?

Równoległe dołączenie kondensatora o dużej pojemności do obciążenia R w prostowniku trójpulsowym znacząco wpływa na wygładzenie kształtu napięcia wyjściowego Ud. Kondensator pełni rolę magazynu energii, co pozwala na zminimalizowanie wahań napięcia związanych z cyklem prostowania. W momencie, gdy napięcie na wyjściu przekracza średnią wartość, kondensator ładowany jest, a gdy napięcie spada, oddaje zgromadzoną energię, co skutkuje bardziej stabilnym przebiegiem napięcia. W praktyce, taki układ jest często wykorzystywany w zasilaczach, gdzie stabilność napięcia jest kluczowa dla poprawnej pracy podłączonych urządzeń. Dodatkowo, zastosowanie kondensatorów o dużej pojemności jest zgodne z dobrą praktyką w projektowaniu układów elektronicznych, ponieważ pomaga to w redukcji zakłóceń i poprawia jakość zasilania. Standardy branżowe wymagają często takich rozwiązań w aplikacjach, gdzie zasilanie musi być nieprzerwane i stabilne, co czyni tę modyfikację niezwykle istotną.
