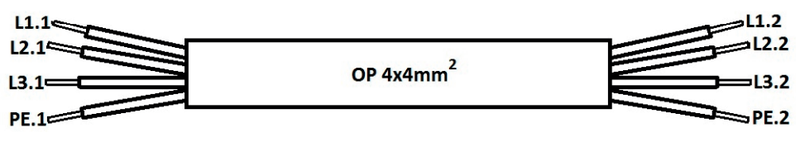

W przewodzie typu OP 4x4mm² dokonano pomiarów rezystancji żył oraz rezystancji izolacji w układzie przedstawionym na rysunku. Na podstawie wyników pomiarów zamieszczonych w tabeli określ, których żył dotyczy uszkodzenie. <br><br> <table><tr><th>Pomiar między punktami</th><th>Wartość rezystancji w Ω</th></tr><tr><td>L1.1 – L1.2</td><td>1</td></tr><tr><td>L2.1 – L2.2</td><td>1</td></tr><tr><td>L3.1 – L3.2</td><td>1</td></tr><tr><td>PE.1 – PE.2</td><td>1</td></tr><tr><td>L1.1 – L2.1</td><td>∞</td></tr><tr><td>L2.1 – L3.1</td><td>0</td></tr><tr><td>L1.1 – L3.1</td><td>∞</td></tr><tr><td>L1.1 – PE.1</td><td>∞</td></tr><tr><td>L2.1 – PE.1</td><td>∞</td></tr><tr><td>L3.1 – PE.1</td><td>∞</td></tr></table>

• ALI i PE
• BL2 i L3
• CL3 i PE
• DLI i L2
