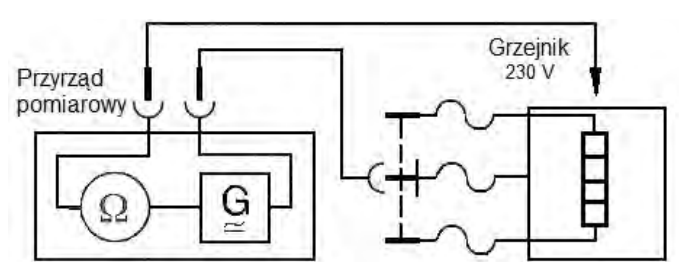

Które z wymienionych uszkodzeń można wykryć w układzie pomiarowym przedstawionym na rysunku?

Układ pomiarowy, który analizujemy, jest specjalistycznym narzędziem służącym do oceny stanu izolacji urządzeń elektrycznych. Dzięki zastosowaniu odpowiednich technik pomiarowych, możliwe jest wykrycie przerwy w przewodzie ochronnym, co jest kluczowym aspektem w zapewnieniu bezpieczeństwa użytkowania urządzeń w I klasie ochronności. Urządzenia tej klasy muszą być wyposażone w przewód ochronny, który ma na celu odprowadzenie prądu do ziemi w przypadku uszkodzenia izolacji. W sytuacji, gdy przewód ochronny jest przerwany, układ pomiarowy sygnalizuje problem, co przekłada się na możliwość szybkiej interwencji i naprawy. Zgodnie z normą PN-EN 61140:2017-03, zarówno pomiar rezystancji izolacji, jak i integralność systemu uziemienia są kluczowe dla oceny bezpieczeństwa urządzeń elektrycznych, co czyni tę wiedzę niezwykle istotną w codziennym użytkowaniu i konserwacji sprzętu elektronicznego. Dodatkowo, znajomość zasad wykrywania uszkodzeń w układach elektrycznych pozwala na lepsze przygotowanie do sytuacji awaryjnych, co zwiększa ogólny poziom bezpieczeństwa w miejscu pracy.
