Które urządzenie jest przedstawione na ilustracji?

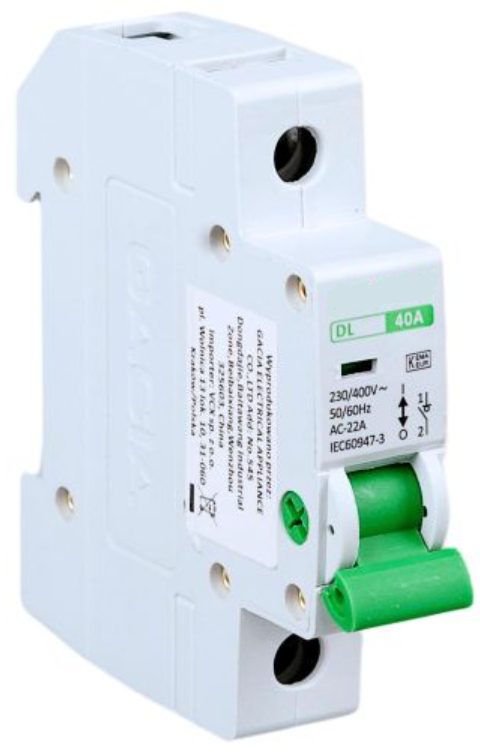

Na zdjęciu widoczny jest rozłącznik modułowy, montowany na szynie DIN w rozdzielnicach niskiego napięcia, więc zaznaczenie odpowiedzi „Rozłącznik” jest jak najbardziej trafne. Charakterystyczne cechy to obudowa w standardzie aparatury modułowej, wyraźna dźwignia ręczna z pozycjami załącz/wyłącz, oznaczenie prądu znamionowego (tu 40 A) oraz symbole zgodne z normą IEC 60947-3, która dotyczy właśnie łączników niskonapięciowych, w tym rozłączników. Taki aparat służy głównie do ręcznego łączenia obwodów – do ich bezpiecznego załączania i odłączania przy prądach roboczych. Moim zdaniem w praktyce najłatwiej go rozpoznać po tym, że wygląda trochę jak wyłącznik nadprądowy, ale nie ma charakterystyki B/C/D, tylko podane parametry łączeniowe AC-22A, AC-23A i podobne. W instalacjach budynkowych rozłącznik pełni często funkcję wyłącznika głównego rozdzielnicy, rozłącznika izolacyjnego dla falownika PV, rozłącznika serwisowego przy maszynie lub odłącznika sekcyjnego dla konkretnego obwodu. Dobra praktyka zgodnie z PN‑HD 60364 i zaleceniami producentów mówi, że rozłącznik powinien zapewniać wyraźnie widoczną przerwę izolacyjną i możliwość łatwego wyłączenia zasilania podczas prac serwisowych. W odróżnieniu od bezpieczników czy wyłączników nadprądowych, ten aparat sam w sobie nie ma członu zabezpieczeniowego – jego zadaniem jest przede wszystkim funkcja łączeniowa i izolacyjna, a zabezpieczenia nadprądowe realizują inne elementy układu.
