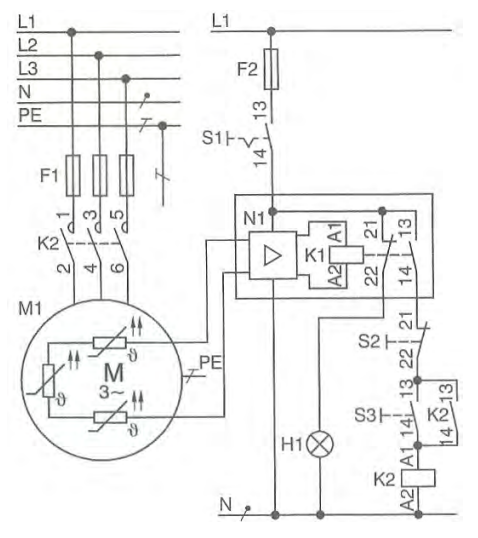

Które z zabezpieczeń przed przeciążeniem silnika elektrycznego zastosowano w układzie przedstawionym na schemacie?

Zabezpieczenie termistorowe jest kluczowym elementem ochrony silników elektrycznych przed przegrzaniem. Termistory to elementy, których opór zmienia się pod wpływem temperatury. W odpowiedzi na wzrost temperatury w silniku, termistor wykrywa to zjawisko i przekazuje sygnał do przekaźnika termistorowego (H1), który w razie potrzeby odłącza zasilanie silnika. Dzięki temu zabezpieczenie to jest niezwykle skuteczne w ochronie silnika przed uszkodzeniami spowodowanymi nadmiernym ciepłem. W praktyce, tego typu zabezpieczenia są powszechnie stosowane w różnych aplikacjach przemysłowych oraz w sprzęcie AGD, gdzie niezawodność i bezpieczeństwo są priorytetem. Przykłady zastosowania obejmują kompresory, pompy oraz wentylatory, gdzie nadmierna temperatura mogłaby prowadzić do poważnych uszkodzeń. Zastosowanie termistorów w zgodzie z normami IEC 60947-4-1 jest najlepszą praktyką w branży, zapewniającą długowieczność i efektywność urządzeń elektrycznych.
