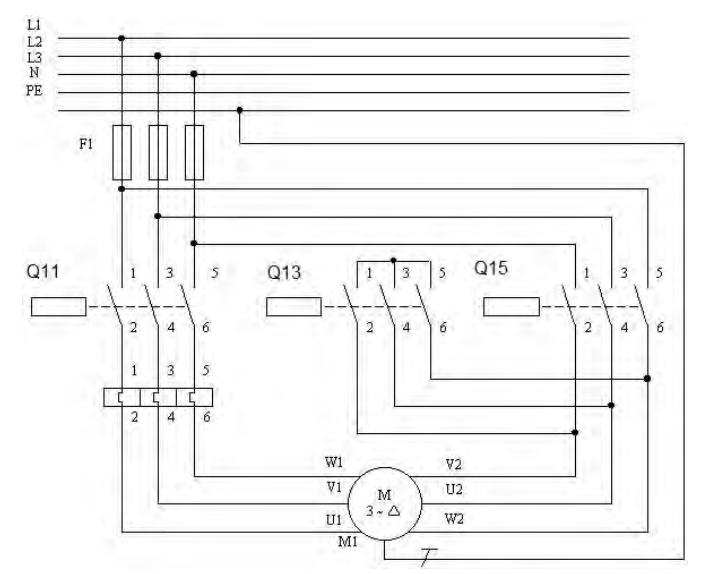

W układzie zasilania silnika, którego schemat przedstawiono na rysunku, uszkodzeniu uległ stycznik Q11. Której kategorii użytkowania powinien być stycznik przeznaczony do wymiany uszkodzonego?

Stycznik Q11 jest kluczowym elementem w układzie zasilania silnika elektrycznego, którego zadaniem jest załączanie i wyłączanie zasilania. Kategoria AC-3 jest przeznaczona dla styczników, które pracują z silnikami klatkowymi przy pełnym obciążeniu. W kontekście praktycznym, zastosowanie styczników AC-3 zapewnia bezpieczeństwo i efektywność działania silników, umożliwiając ich płynne uruchamianie oraz zatrzymywanie bez ryzyka uszkodzenia. Zgodnie z normą IEC 60947-4-1, styczniki powinny być dobrane w oparciu o charakterystykę obciążenia, a dla silników klatkowych, AC-3 jest normą obowiązującą ze względu na wymagania dotyczące rozruchu i ciśnienia prądu. W efekcie, wybór stycznika AC-3 do wymiany w przypadku Q11 nie tylko spełnia normy, ale także zapewnia długoterminowe i niezawodne działanie całego układu. Przykładem zastosowania stycznika tej kategorii mogą być maszyny przemysłowe, gdzie silniki potrzebują częstego włączania i wyłączania, co sprawia, że odpowiedni dobór stycznika jest kluczowy dla ich trwałości.
