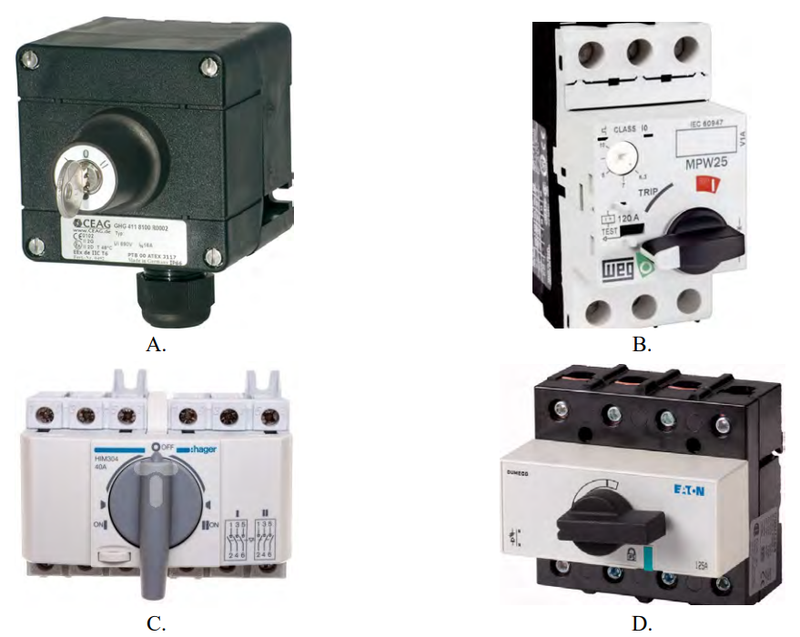

Które z urządzeń przedstawionych na rysunkach należy zastosować w instalacji elektrycznej jako wyłącznik główny w rozdzielnicy głównej budynku?

Urządzenie przedstawione na rysunku D to wyłącznik mocy, który jest kluczowym elementem w każdej instalacji elektrycznej. Jego podstawową funkcją jest zabezpieczanie obwodów przed przeciążeniami oraz zwarciami, co ma na celu ochronę zarówno urządzeń elektrycznych, jak i samej instalacji. Wyłącznik mocy jest zdolny do przerwania dużych prądów, które mogą wystąpić w przypadku awarii instalacji, co czyni go idealnym rozwiązaniem do zastosowania jako wyłącznik główny w rozdzielnicy budynku. Zgodnie z normami IEC 60947-2, ważne jest, aby wyłączniki mocy charakteryzowały się odpowiednią zdolnością łączeniową, dostosowaną do wymagań konkretnej instalacji. Przykładowo, w przypadku budynków mieszkalnych wyłącznik mocy powinien mieć zdolność do przerwania prądów rzędu kilku tysięcy amperów. Oprócz tego, wyłączniki te często są wyposażone w mechanizmy zabezpieczające, takie jak wyzwalacze termiczne lub elektromagnetyczne, które działają automatycznie w przypadku wykrycia nieprawidłowości.
