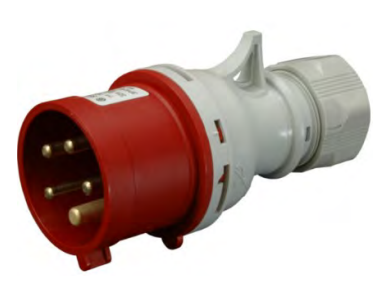

W trakcie remontu instalacji zasilającej silnik betoniarki wymieniono wtyk na nowy, przedstawiony na rysunku. Wtyk połączony jest z silnikiem przewodem OWY 4×2,5 mm². W trakcie wymiany wtyku monter pomylił się i połączył żyłę PE przewodu z biegunem oznaczonym we wtyku symbolem N. Jakie mogą być skutki tej pomyłki?

Prawidłowa odpowiedź wskazuje, że wyłącznik różnicowoprądowy (RCD) zadziała w momencie podłączenia wtyku do gniazda. Takie działanie RCD jest kluczowe dla bezpieczeństwa w instalacjach elektrycznych. W przypadku pomylenia żyły PE z biegunem neutralnym N, może dojść do sytuacji, w której prąd upływowy pojawi się na żyłach, co RCD wykryje i natychmiast odłączy zasilanie. RCD monitoruje różnicę między prądem wpływającym a wypływającym, a jego zadziałanie ma na celu ochronę przed porażeniem elektrycznym oraz zapobieganie pożarom spowodowanym upływem prądu. Standardy, takie jak norma PN-EN 61008, odnoszą się do wymaganych parametrów i działania RCD, które powinny być stosowane w każdym obiekcie budowlanym. Praktycznym zastosowaniem tych urządzeń jest ochrona ludzi i sprzętu przed skutkami awarii izolacji czy błędów w instalacji. Właściwe podłączenie przewodów to kluczowy element zapewniający prawidłowe funkcjonowanie instalacji oraz bezpieczeństwo użytkowników. Zrozumienie działania RCD oraz znaczenia żyły PE w instalacjach elektrycznych to niezbędne elementy wiedzy każdego montera elektryka.
