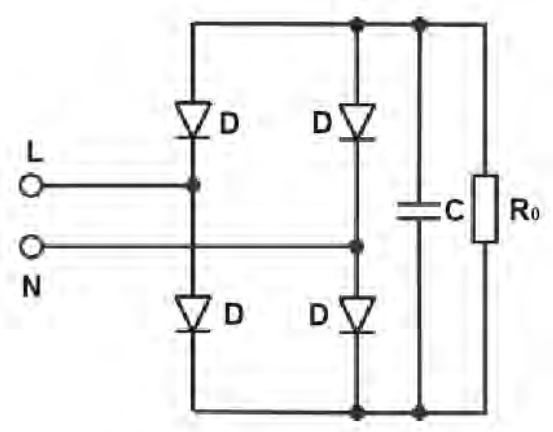

W układzie prostego jednofazowego przekształtnika AC-DC zasilanego z sieci 230 V, którego schemat ideowy przedstawiono na rysunku, uległa uszkodzeniu jedna z diod prostowniczych. W czasie pracy odbiornik R₀ pobiera znamionowy prąd o wartości 20 A. Pojemność kondensatora wynosi 1 mF. Którą z wymienionych diod można zastosować w miejsce uszkodzonej?

Dioda D22-20R-04 jest właściwym wyborem do zastąpienia uszkodzonej diody w układzie prostownika AC-DC. Jej maksymalne napięcie wsteczne wynosi 2200 V, co znacząco przewyższa wymagane napięcie szczytowe w tym układzie, które wynosi około 325 V (√2 * 230 V). Prąd znamionowy diody to również 20 A, co jest zgodne z prądem pobieranym przez odbiornik R0, co zapewnia stabilną pracę bez ryzyka uszkodzenia diody. Zastosowanie diody o zbyt niskim napięciu wstecznym lub prądzie może prowadzić do jej zniszczenia podczas normalnej pracy. W praktyce, wybór komponentów w elektronicznych układach zasilających powinien opierać się na zasadzie przynajmniej 30% zapasu dla napięcia wstecznego i prądu. Takie podejście zapewnia niezawodność i długą żywotność urządzeń, co jest standardem w branży. Dodatkowo, warto pamiętać, że diody o wyższych parametrach mogą być również stosowane, ale powinny spełniać kryteria energooszczędności, co jest istotne w projektowaniu nowoczesnych układów.
