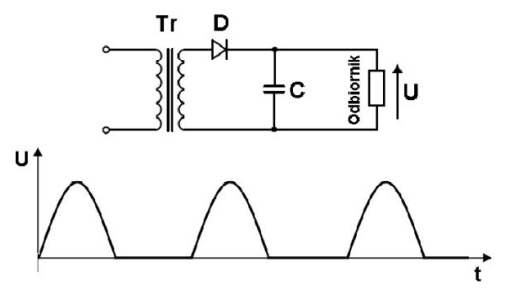

Na rysunkach przedstawiono schemat prostownika oraz przebieg czasowy napięcia wyjściowego, który świadczy o uszkodzeniu

Odpowiedź wskazująca na kondensator jako uszkodzony element układu prostownika jest prawidłowa. Kondensator odgrywa kluczową rolę w wygładzaniu napięcia wyjściowego, eliminując tętnienia, które mogą być szkodliwe dla podłączonych do układu urządzeń. W przypadku, gdy kondensator nie działa prawidłowo lub jest uszkodzony, napięcie wyjściowe może przyjmować formę pulsującą, co jest widoczne w przedstawionym przebiegu czasowym. Aby zrozumieć praktyczne zastosowanie kondensatorów, warto zauważyć, że są one powszechnie stosowane w zasilaczach, gdzie ich zadaniem jest zapewnienie stabilnego napięcia dla elektroniki. W praktyce, kondensatory elektrolityczne są najczęściej używane w prostownikach, ponieważ mają dużą pojemność i efektywnie eliminują tętnienia. Zgodnie z normami, takimi jak IEC 61000, ważne jest, aby systemy elektroniczne były odpowiednio filtrowane w celu minimalizacji zakłóceń, co podkreśla znaczenie kondensatorów w takich układach.
