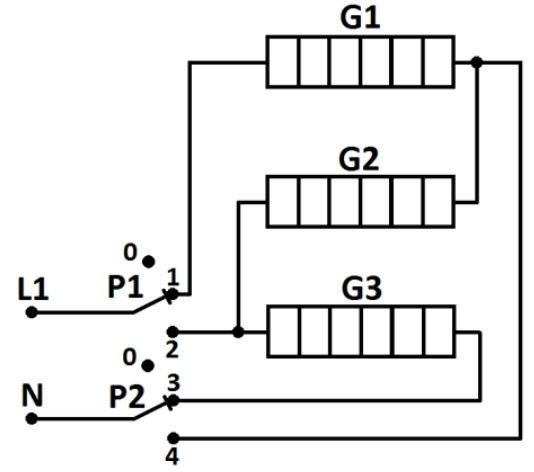

Na podstawie zawartych w tabeli wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, przedstawionego na schemacie, określ stan techniczny jego grzałek. <br><br> <table><tr><th>Położenie przełącznika P1</th><th>Położenie przełącznika P2</th><th>Rezystancjamiędzy zaciskamiL1 i Nw Ω</th></tr><tr><td>1</td><td>3</td><td>∞</td></tr><tr><td>1</td><td>4</td><td>∞</td></tr><tr><td>2</td><td>3</td><td>44</td></tr><tr><td>2</td><td>4</td><td>53</td></tr></table>

Na podstawie przeprowadzonych pomiarów rezystancji można dokładnie ocenić stan techniczny grzałek w grzejniku jednofazowym. W przypadku grzałki G1, gdy rezystancja wynosi ∞, wskazuje to na przerwę w obwodzie, co jest jednoznacznym dowodem jej uszkodzenia. Zgodnie z zasadami diagnostyki układów elektrycznych, pomiar rezystancji powinien wykazywać wartość w określonym zakresie, co w przypadku G1 nie ma miejsca. Z kolei grzałki G2 i G3, dla których rezystancje wynoszą kolejno 44 Ω i 53 Ω, są w normie. Oznacza to, że działają prawidłowo. W praktyce, tego typu pomiary są niezbędne do oceny stanu technicznego urządzeń grzewczych. Znajomość wartości rezystancji pozwala na szybką identyfikację uszkodzeń, co jest zgodne z obowiązującymi standardami bezpieczeństwa elektrycznego, takimi jak PN-IEC 60364. Regularne przeprowadzanie takich testów może znacząco zwiększyć niezawodność systemów grzewczych.
