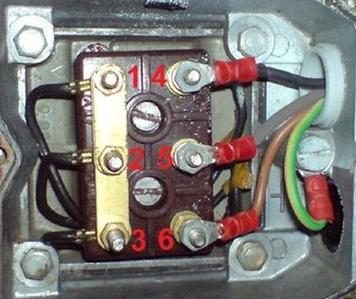

Na rysunku przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z uzwojeniami stojana połączonymi w gwiazdę. Które pary zacisków po zdjęciu metalowego zwieracza należy ze sobą zewrzeć, aby uzwojenia silnika zostały skojarzone w trójkąt?

Poprawna odpowiedź to '1-4, 2-5, 3-6'. Zmiana połączenia uzwojeń silnika z konfiguracji w gwiazdę na trójkąt jest kluczowym działaniem, które wpływa na parametry pracy silnika, takie jak moment obrotowy i obciążalność. W przypadku połączenia w trójkąt, końce uzwojeń są połączone w taki sposób, że każdy z uzwojeń jest bezpośrednio zasilany z trzech faz. W praktyce, takie połączenie pozwala na osiągnięcie pełnej mocy silnika przy wyższych prądach, co jest szczególnie istotne w aplikacjach wymagających dużych momentów obrotowych na początku pracy. Standardowe podejście w takich instalacjach to zawsze upewnienie się, że odpowiednie oznaczenia zacisków są zgodne z dokumentacją producenta. Warto również pamiętać, że niewłaściwe połączenie uzwojeń może prowadzić do uszkodzenia silnika oraz obniżenia jego efektywności energetycznej. Dlatego też, w przypadku jakichkolwiek wątpliwości, zawsze należy konsultować się z odpowiednimi normami i wytycznymi branżowymi.
