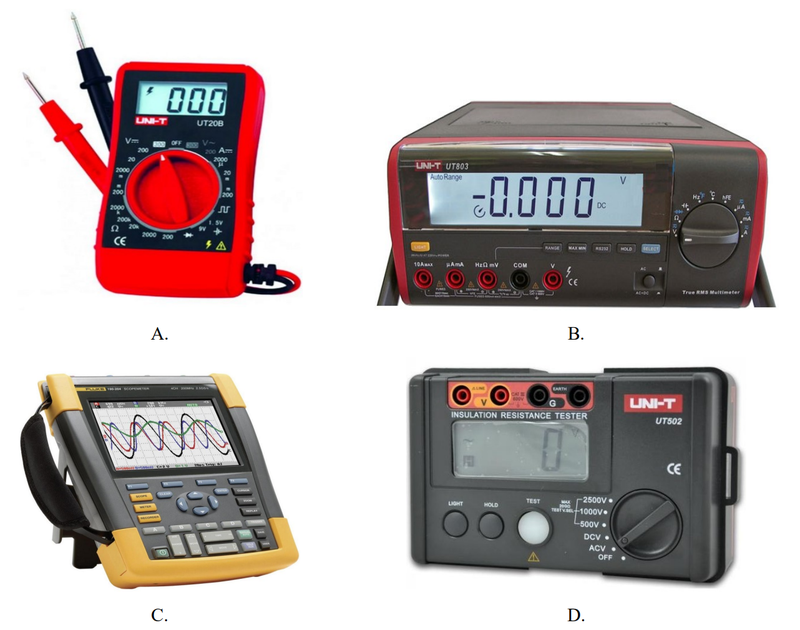

Którego z przedstawionych na rysunkach przyrządów należy użyć do pomiaru rezystancji izolacji w instalacji elektrycznej?

Pomiar rezystancji izolacji w instalacji elektrycznej jest kluczowym elementem zapewnienia bezpieczeństwa i niezawodności systemów elektrycznych. W tym kontekście megomierz, przedstawiony na rysunku D, odgrywa nieocenioną rolę. Urządzenie to jest zaprojektowane do pomiaru wysokich wartości rezystancji, co jest szczególnie istotne w testach izolacji, gdzie wartości te powinny być zdecydowanie wyższe niż standardowe rezystancje obwodów elektrycznych. Megomierz generuje napięcie do kilku tysięcy woltów, co pozwala na dokładne określenie stanu izolacji. Przykładowo, w przypadku instalacji w budynkach mieszkalnych, dokonanie pomiaru rezystancji izolacji przed oddaniem budynku do użytku jest wymagane przez normy PN-IEC 60364. Dzięki tym pomiarom można wykryć potencjalne usterki, takie jak przebicia czy degradację materiałów izolacyjnych, co w konsekwencji zapobiega poważnym awariom i zagrożeniom dla zdrowia ludzi. W zastosowaniach przemysłowych, regularne testy izolacji są niezbędne do zapewnienia ciągłości działania maszyn oraz minimalizacji przestojów.
