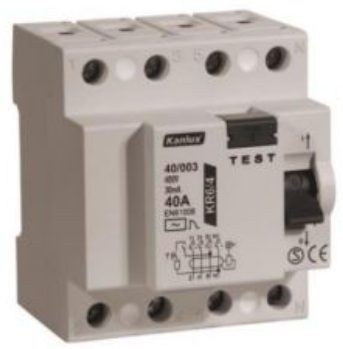

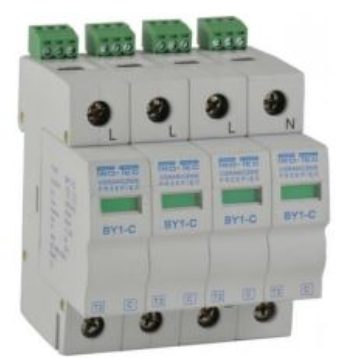

Którego z przedstawionych urządzeń elektrycznych należy użyć w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?

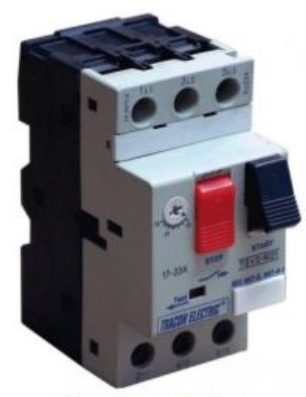

W sieci TN-S podstawowym i wymaganym środkiem ochrony przeciwporażeniowej przy uszkodzeniu jest samoczynne wyłączenie zasilania, realizowane za pomocą odpowiednio dobranego urządzenia łączeniowo-zabezpieczającego. W praktyce, w obwodzie silnika trójfazowego będzie to najczęściej wyłącznik nadprądowy lub wyłącznik z członem zwarciowym i przeciążeniowym, dobrany do prądu znamionowego silnika i charakterystyki rozruchu. Właśnie takie urządzenie elektryczne wykorzystuje się do ochrony przeciwporażeniowej pośredniej, bo w sieci TN-S ochrona opiera się na szybkim wyłączeniu zasilania w przypadku pojawienia się napięcia na częściach dostępnych, np. przy przebiciu uzwojenia na obudowę. Zgodnie z PN-HD 60364 oraz dobrą praktyką, w układach TN-S prąd zwarciowy płynie przewodem ochronnym PE i przewodem fazowym do źródła, powodując zadziałanie wyłącznika w wymaganym czasie (np. 0,4 s w obwodach końcowych do 32 A). Warunkiem skuteczności tej ochrony jest spełnienie zależności między impedancją pętli zwarcia a parametrami zabezpieczenia, dlatego w praktyce po montażu wykonuje się pomiar impedancji pętli zwarcia i sprawdza czy czas wyłączenia jest dotrzymany. Moim zdaniem to jedno z kluczowych zagadnień w pracy z silnikami trójfazowymi – wielu początkujących skupia się tylko na mocy i prądzie silnika, a trochę pomija dobór i nastawy zabezpieczeń pod kątem ochrony przeciwporażeniowej. W poprawnie wykonanej instalacji TN-S silnik ma osobny przewód PE do obudowy, przewody fazowe są zabezpieczone wyłącznikiem nadprądowym dobranym zarówno do warunków pracy silnika, jak i do wymogów ochrony przeciwporażeniowej. Dodatkowo często stosuje się zabezpieczenie termiczne silnika (przekaźnik termiczny), ale ono chroni głównie sam silnik przed przegrzaniem, a nie ludzi przed porażeniem. Dlatego kluczowe urządzenie dla ochrony przeciwporażeniowej w tym układzie to właściwie dobrany aparat nadprądowy współpracujący z układem TN-S i przewodem ochronnym PE.
