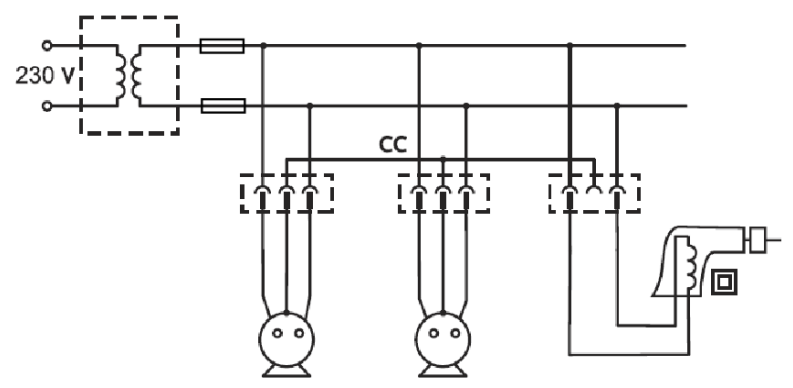

Który z wymienionych środków ochrony przeciwporażeniowej przedstawiony jest na schemacie?

Separacja elektryczna obwodu zasilającego więcej niż jeden odbiornik jest kluczowym rozwiązaniem w kontekście bezpieczeństwa elektrycznego. W praktyce oznacza to, że każdy odbiornik zasilany jest z osobnego obwodu, co minimalizuje ryzyko porażenia prądem w przypadku awarii. Przykładowo, w budynkach użyteczności publicznej, takich jak szpitale czy biura, oddzielne obwody dla urządzeń medycznych lub komputerowych zapewniają, że awaria jednego z nich nie wpływa na działanie pozostałych. Zgodnie z normą PN-EN 61140, separacja elektryczna jest jedną z podstawowych metod ochrony przed porażeniem prądem elektrycznym. W praktyce realizuje się ją poprzez zastosowanie osobnych obwodów, co również ułatwia identyfikację i lokalizację ewentualnych usterek. Warto zwrócić uwagę, że odpowiednie projektowanie takich systemów jest zgodne z dobrymi praktykami inżynieryjnymi, co przyczynia się do zwiększenia bezpieczeństwa użytkowników. Dbanie o takie rozwiązania jest nie tylko wymogiem prawnym, ale także etycznym obowiązkiem inżynierów elektryków.
