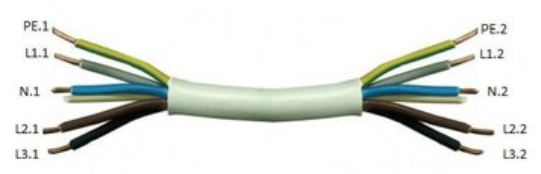

Na podstawie zamieszczonych wyników pomiarów rezystancji w przewodzie elektrycznym przedstawionym na ilustracji można stwierdzić, że żyły <br><br> <table><tr><th>Pomiar pomiędzy końcami żył</th><th>RezystancjaΩ</th></tr><tr><td>L1.1 – L1.2</td><td>0</td></tr><tr><td>L2.1 – L2.2</td><td>0</td></tr><tr><td>L3.1 – L3.2</td><td>0</td></tr><tr><td>N.1 – N.2</td><td>0</td></tr><tr><td>PE.1 – PE.2</td><td>∞</td></tr><tr><td>L1.1 – L2.1</td><td>∞</td></tr><tr><td>L1.1 – L3.1</td><td>∞</td></tr><tr><td>L1.1 – N.1</td><td>∞</td></tr><tr><td>L1.1 – PE.1</td><td>∞</td></tr><tr><td>N.1 – PE.1</td><td>∞</td></tr><tr><td>N.1 – L2.1</td><td>∞</td></tr><tr><td>N.1 – L3.1</td><td>0</td></tr></table>

Odpowiedź, że żyły N i L3 są zwarte oraz PE jest przerwana, jest prawidłowa, ponieważ wyniki pomiarów rezystancji wskazują na bezpośrednie połączenie elektryczne między tymi żyłami, co objawia się rezystancją równą 0 Ω. Taka sytuacja może wynikać z zastosowania odpowiednich technik testowania, które są zgodne z normami, takimi jak PN-EN 60204-1, dotyczące bezpieczeństwa urządzeń elektrycznych. W praktyce oznacza to, że w przypadku awarii lub zwarcia w obwodzie, może dojść do niebezpiecznych sytuacji, dlatego niezwykle istotne jest regularne testowanie instalacji elektrycznych. Przewód PE jest kluczowy dla bezpieczeństwa, a jego przerwanie wskazuje na poważne ryzyko. W takich sytuacjach należy podejść do naprawy systemu z najwyższą ostrożnością, stosując odpowiednie metody diagnostyczne, aby zapobiec zagrożeniom związanym z porażeniem prądem elektrycznym.
