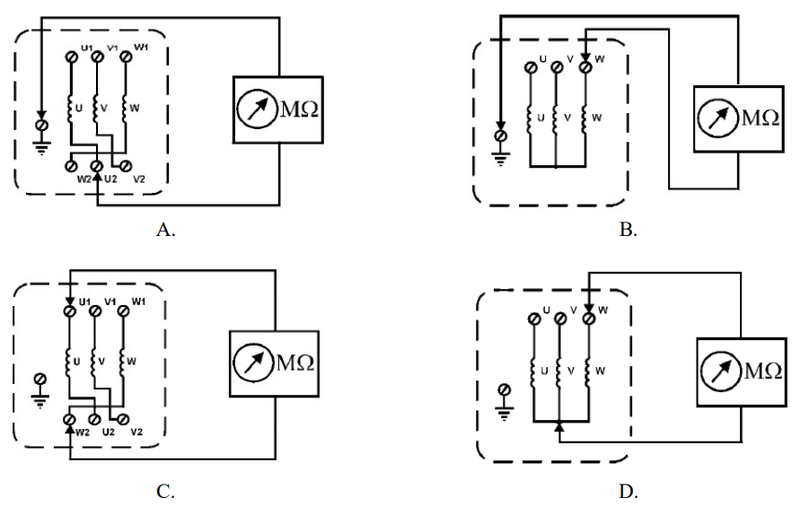

Który z układów pomiarowych przedstawionych na rysunkach należy zastosować w celu wyznaczenia rezystancji izolacji pomiędzy uzwojeniami silnika?

Rysunek C. pokazuje naprawdę fajny układ pomiarowy, który idealnie nadaje się do sprawdzania rezystancji izolacji między uzwojeniami silnika. Używa się tam megomierza, który w sumie jest takim standardowym sprzętem do pomiarów wysokich wartości rezystancji. W praktyce działanie megomierza polega na tym, że przykładamy wysokie napięcie do izolacji, dzięki czemu możemy zmierzyć prąd upływu. Z tego, co pamiętam, normy IEC 61010 i IEC 61557 mówią, że pomiar rezystancji izolacji powinien odbywać się przy napięciach od 250V do 1000V, w zależności od tego, jakie urządzenie badamy. Idealnie, rezystancja izolacji powinna być przynajmniej na poziomie 1 MΩ, a dla urządzeń pracujących przy wyższych napięciach, to wartość często jest jeszcze większa. Regularne sprawdzanie tej rezystancji jest bardzo ważne, bo pomaga utrzymać sprzęt w dobrej kondycji i uniknąć różnych awarii, które mogą być niebezpieczne. Dlatego za każdym razem, gdy mierzysz rezystancję izolacji, pamiętaj, żeby używać odpowiednich narzędzi, jak megomierz. To naprawdę ma duże znaczenie w elektrotechnice i zgadza się z obowiązującymi normami.
