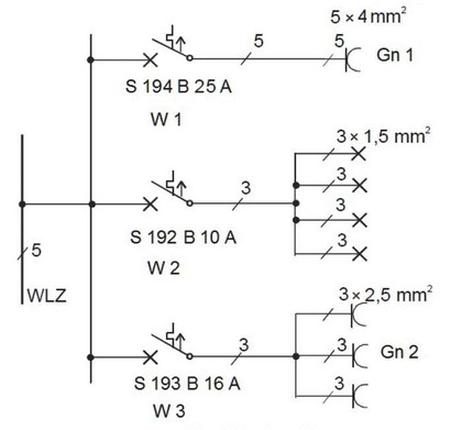

W zamontowanej w domu jednorodzinnym instalacji, której fragment schematu zamieszczono na rysunku, błędnie dobrano typ

Odpowiedź wyłącznika W 3 jest prawidłowa, ponieważ na schemacie instalacji elektrycznej przedstawione są przekroje przewodów oraz odpowiednie zabezpieczenia nadprądowe. W przypadku wyłącznika W 3, który zabezpiecza obwód z przewodami o przekroju 3 x 2,5 mm², wartość prądu znamionowego 16 A jest niezgodna z obowiązującymi normami. Zgodnie z polskimi normami, dla przewodów o tym przekroju, odpowiednie wartości prądów znamionowych wyłączników powinny wynosić odpowiednio 10 A lub 13 A. Użycie wyłącznika 16 A może prowadzić do nieodpowiedniego zabezpieczenia obwodu, co w dłuższej perspektywie może skutkować przegrzewaniem się przewodów oraz zwiększonym ryzykiem wystąpienia pożaru. Dobór właściwego wyłącznika jest kluczowym elementem projektowania instalacji elektrycznej, a jego zastosowanie w odpowiednich wartościach zapewnia nie tylko bezpieczeństwo, ale również zgodność z dobrymi praktykami branżowymi, co jest podstawą efektywnego działania instalacji.
