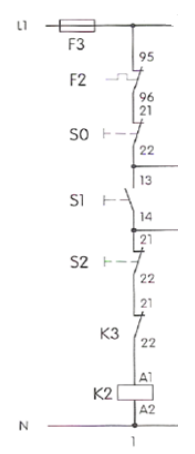

W tabeli zamieszczono wyniki pomiarów rezystancji wybranych zestyków układu przedstawionego na schemacie. Pomiary przeprowadzono w wyjściowym położeniu styków w stanie beznapięciowym. Na podstawie analizy wyników pomiarów wskaż uszkodzony element. <br><br> <table><tr><th>Zestyk</th><th>Rezystancja w Ω</th></tr><tr><td>S0:21 ÷ S0:22</td><td>0</td></tr><tr><td>S1:13 ÷ S1:14</td><td>∞</td></tr><tr><td>F2:95 ÷ F2:96</td><td>0</td></tr><tr><td>K3:21 ÷ K3:22</td><td>∞</td></tr></table>

Odpowiedź 'K3' jest poprawna, ponieważ wyniki pomiarów rezystancji wskazują na nieskończoność (∞) dla tego zestyku, co oznacza przerwę w obwodzie. W kontekście analizy obwodów elektrycznych, przerwa w obwodzie skutkuje brakiem przepływu prądu, co zgodnie z zasadami diagnostyki układów elektronicznych należy uznać za uszkodzenie. Zestyk K3 pełni kluczową rolę w obwodzie, a jego nieprawidłowe funkcjonowanie może prowadzić do całkowitej awarii urządzenia. W praktycznych zastosowaniach, takie jak naprawa urządzeń elektrycznych, znajomość symptomów uszkodzeń, takich jak nieskończona rezystancja, jest niezbędna dla skutecznej diagnostyki. Warto również zauważyć, że zgodnie z najlepszymi praktykami inżynieryjnymi, regularne pomiary i monitorowanie rezystancji w układach mogą zapobiegać poważnym awariom i wydłużać żywotność elementów. Przykładem może być rutynowe testowanie zestyków w panelach kontrolnych, gdzie ich właściwe funkcjonowanie jest kluczowe dla bezpieczeństwa i operacyjności całego systemu.
