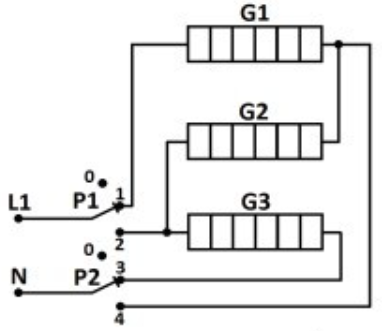

Na podstawie wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, którego schemat przedstawiono na rysunku, określ stan techniczny jego grzałek. <br><br> <table><tr><th>Położenie przełącznika P1</th><th>Położenie przełącznika P2</th><th>Rezystancja między zaciskami L1 i Nw Ω</th></tr><tr><td>1</td><td>3</td><td>∞</td></tr><tr><td>1</td><td>4</td><td>∞</td></tr><tr><td>2</td><td>3</td><td>44</td></tr><tr><td>2</td><td>4</td><td>53</td></tr></table>

Grzałka G1 została zidentyfikowana jako uszkodzona na podstawie wyników pomiarów rezystancji. W sytuacji, gdy rezystancja wynosi nieskończoność, oznacza to, że nie ma przewodzenia prądu, co potwierdza, że urządzenie nie działa poprawnie. W przypadku grzałek G2 i G3, ich prawidłowe rezystancje wskazują na sprawność. W praktyce, takie pomiary są kluczowe dla oceny stanu technicznego urządzeń grzewczych. Regularne kontrole i pomiary rezystancji są zgodne z dobrą praktyką branżową, zapewniając bezpieczeństwo oraz efektywność działania urządzeń. Właściwe monitorowanie stanu grzałek pozwala na wczesne wykrywanie problemów, co z kolei przyczynia się do zmniejszenia kosztów eksploatacji oraz wydłużenia żywotności sprzętu. W takich sytuacjach zawsze należy kierować się obowiązującymi normami bezpieczeństwa, takimi jak PN-EN 60335-1, które regulują zasady użytkowania urządzeń elektrycznych.
