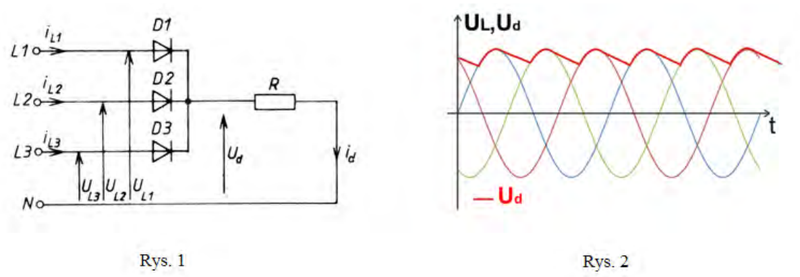

Na rysunku 1 przedstawiono schemat prostownika trójpulsowego w układzie podstawowym, na rysunku 2 przebiegi czasowe napięć fazowych zasilających ten prostownik oraz przebieg napięcia na obciążeniu rezystancyjnym Ud. Jaką modyfikację wprowadzono do układu prostownika, aby uzyskać kształt napięcia wyprostowanego Ud jak na rysunku?

Równoległe dołączenie kondensatora o dużej pojemności do obciążenia R w prostowniku trójpulsowym znacząco wpływa na wygładzenie kształtu napięcia wyjściowego Ud. Kondensator pełni rolę magazynu energii, co pozwala na zminimalizowanie wahań napięcia związanych z cyklem prostowania. W momencie, gdy napięcie na wyjściu przekracza średnią wartość, kondensator ładowany jest, a gdy napięcie spada, oddaje zgromadzoną energię, co skutkuje bardziej stabilnym przebiegiem napięcia. W praktyce, taki układ jest często wykorzystywany w zasilaczach, gdzie stabilność napięcia jest kluczowa dla poprawnej pracy podłączonych urządzeń. Dodatkowo, zastosowanie kondensatorów o dużej pojemności jest zgodne z dobrą praktyką w projektowaniu układów elektronicznych, ponieważ pomaga to w redukcji zakłóceń i poprawia jakość zasilania. Standardy branżowe wymagają często takich rozwiązań w aplikacjach, gdzie zasilanie musi być nieprzerwane i stabilne, co czyni tę modyfikację niezwykle istotną.
